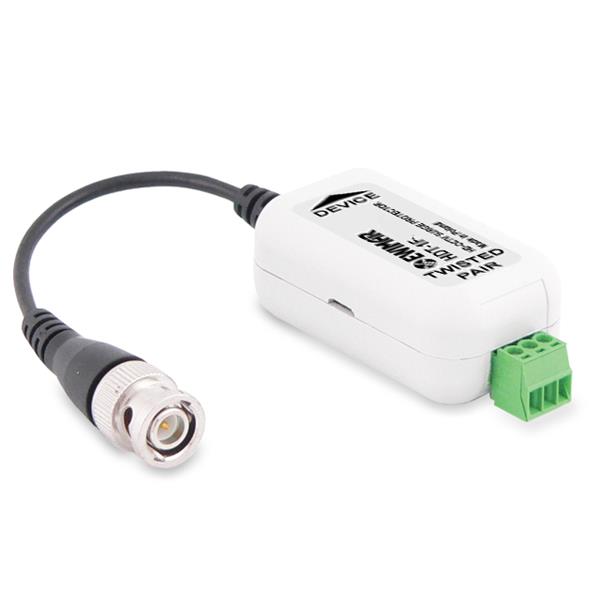

HDT-1F-EXT jest wysokiej klasy konwerterem opartym na transformatorze z rdzeniem amorficznym, dostosowującym impedancję skrętki UTP do przewodu koncentrycznego.
Dedykowany jest do transmisji sygnałów o wysokich częstotliwościach , które wykorzystywane są do transmisji obrazu Video, w standardach AHD, HD-CVI, HD-TVI / Turbo HD, wysokich częstotliwości.
Wykorzystany w konwerterze trasformator z rdzeniem amorficznym, dzięki liniowej charakterystyce pozwala przenosić sygnały do 42Mhz.
Zabezpieczenie przeciwprzepięciowe, znajdujące sie w konwerterze posiada 3 stopnie ochronny, działające w specjalnie zaprojektowanej kolejności podczas wystąpienia wyładowania atmosferycznego lub innych przepięć, zarówno o wysokim jak i niskim poziomie. W zabezpieczeniu został zastosowany szybki bezpiecznik MOSFET, który monitoruje wartość natężenia prądu. Pojawienie się wartości natężenia prądu powyżej 100mA, bezpiecznik MOSFET błyskawicznie rozłącza obwód. Działanie tego typu pozwala ochronić obwody wejściowe urządzeń zabepieczonych przed uszkodzeniem. W trakcie pracy znamionowej bezpiecznik wprowadza bardzo niską impendancje, dzięki czemu nie ma wpływu na przesyłany sygnał. Podczas normalnej pracy, urządzenie nie jest galwanicznie połączone z uziemieniem, co ogranicza powstawanie szkodliwych pętli mas oraz zakłóceń sygnału HD.
Zabezpieczenie zaczyna działać już w początkowym stadium powstawania przepięcia, sprowadzając ładunek do ziemii; opóźnia to pojawianie się za wyskokiego napięcia na obwodach wejściowych kamer bądź rejestratorów. Do prawidłowego działania zabezpieczenia wymagane jest podłączenie przewodu żółto-zielonego do uziemienia możliwie jak najkrutszą drogą. Prawidłowe zamontowanie urządzenia pozwala zapewnić wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.
Bardzo niska pojemność obwodu (3pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla sygnałów w standardach AHD, HD-CVI i HD-TVI ma kluczowe znaczenie, ponieważ nie powoduje dużych tłumienności.
W urządzeniu zastosowano precyzyjnie wykonane złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.
HDT-1F-EXT, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDT-1F-EXT oraz w systemach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybsze zadziałanie zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.
Przykład konwersji sygnału HD na skrętkę UTP i podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem dwóch urządzeń HDT-1F-EXT
Przykład konwersji sygnału HD na skrętkę UTP i podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem urządzenia HDT-1F-PRO oraz HDT-1F-EXT
Specyfikacja techniczna |
Impedancja skrętki UTP |
75 Ohm |
Impedancja dla BNC |
100 Ohm |
Złącze wejściowe (UTP) |
Gniazdo śrubowe wyjmowane |
Złącze wyjściowe (Urządzenie) |
Przewód z męskim wtykiem BNC |
Pasmo przenoszenia |
42 MHz |
Tłumienie |
0.4dB |
Zabezpieczenie antyprzepięciowe |
3 - Iskrownik, ochronnik gazowy, transil, bezpiecznik MOSFET |
Ochrona linia-ziemia |
Ochronnik gazowy: 90V, 2x10kA @ 8/20uS |
Ochrona linia-linia |
Mostek ochronny: 6V, 15A @ 8/20uS |
Maksymalny poziom przepięcia |
4kV |
Pojemność obwodu zabezpieczenia |
Nie więcej niż 10pF |
Zasięg transmisji AHD (max) |
720p: 320m
960p - 250m
|
Zasięg transmisji HD-CVI (max) |
720p: 450m
1080p - 250m
|
Zasięg transmisji HD-TVI (max) |
960p: 250m
1080p - 250m |
* odległość transmisji zależy od jakości przewodu
