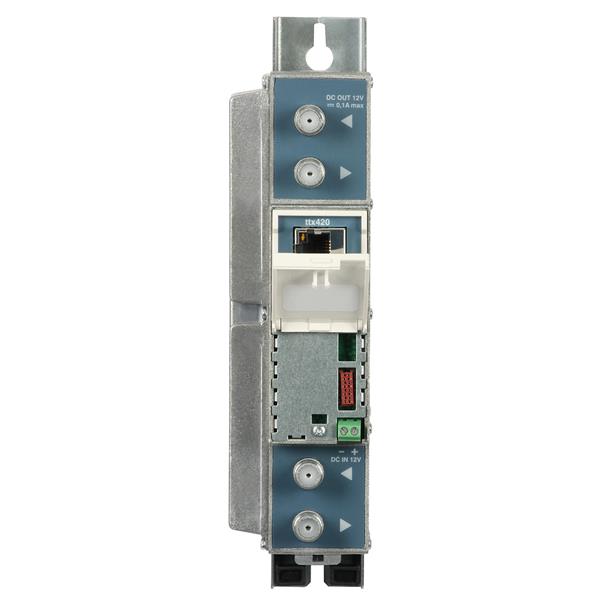

Transmodulator 2xDVB-T/T2/C - 2xDVB-T (COFDM) TTX-420 FTA TERRA
konwersja sygnałów DVB-T/T2/C do standardu DVB-T COFDM,
konwersja całego pakietu sygnałów z dwóch multipleksów DVB-T/T2/C do 2 sąsiednich multipleksów DVB-T,
możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych multipleksów DVB-T/T2/C,
transparentna regeneracja strumienia DVB-T - przenosi cały pakiet multipleksów DVB-T/T2/C, nie zmieniając struktury transmisji cyfrowej sygnałów,
zmiana częstotliwości multipleksu DVB-T,
wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym (tryb multipleksacji),
prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,
zarządzanie przez Internet,
odczytanie historii zdarzeń (logów) z panelu,
funkcja AGC (automatyczna kontrola wzmocnienia sygnału),
Transmodulator TTX-420 służy do regeneracji, zmiany częstotliwości i innych parametrów cyfrowych sygnałów DVB-T. Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TTX-420 odbiera cały pakiet sygnałów z dwóch multipleksów DVB-T/T2/C oraz tworzy dwa sąsiednie multipleksy DVB-T o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,68 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego multipleksu, po czym tworzy dwa multipleksy DVB-T. Istnieje możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych multipleksów DVB-T/T2/C. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29Mbit/s) - tryb multipleksacji. Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Transmodulator TTX-420 znajduje zastosowanie w sytuacji kiedy poziom błędów (wysoka bitowa stopa błędów BER oraz niski współczynnik błędu modulacji MER) w sygnale bezpośrednio za anteną jest wysoki i zastosowanie wzmacniaczy kanałowych, czy przemienników częstotliwości okazuje się nieskuteczne i nie pozwala na dystrybucję sygnału w instalacji zbiorczej. Problem taki występuje na obszarach o słabym pokryciu sygnałem telewizji naziemnej.
Transmodulator TTX-420 pełni funkcję regeneratora sygnału DVB-T/T2/C poprawiając jego jakość. Proces ten polega na odebraniu sygnału DVB, demodulacji do strumienia transportowego, a następnie ponownej modulacji COFDM na wybranym multipleksie (funkcja przemiennika). Współczynnik błędu modulacji MER na wyjściu urządzenia przekracza 38 dB i umożliwia dystrybucję sygnałów cyfrowych w najbardziej rozległych instalacjach.
Urządzenie pracować może w dwóch trybach:
tryb transparentny, w którym przychodzący na wejście strumień transportowy nie podlega żadnym modyfikacjom i podawany jest bezpośrednio na modulator COFDM - brak filtrowania PID-ów,
tryb multipleksacji, w którym urządzenie poddaje analizie pojawiający się na wejściu strumień transportowy: dokonuje pomiaru przepływności bitowej, aktualizuje tablice SI; możliwa jest filtracja serwisów.
Do zaprogramowania TTX-420 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
Dużą zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, w szczególności:
streamerami IPTV - umożliwiają dystrybucję i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN) bazującej na skrętce komputerowej,
transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
urządzeniami dedykowanymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).
Na zamówienie dostępne są również transmodulatory DVB-T/T2/C--> DVB-C (QAM):
Transmodulator DVB-T/T2/C - 2xDVB-C (QAM) TTQ-420C z podwójnym gniazdem CI TERRA
Transmodulator DVB-T/T2/C - 2xDVB-C (QAM) TTQ-420 FTA TERRA

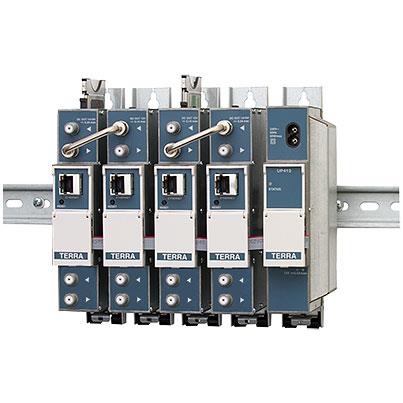

Urządzenia mogą być montowane na jednej szynie DIN lub w razie potrzeby również w szafie RACK i zasilane przy pomocy zasilacza DR-60-12 lub UP413 .
Uwaga!: Transmodulator zmienia jedynie standard transmisji z DVB-T/T2/C do standardu DVB-T. Oznacza to, że na wyjściu RF jest taki sam kodek jak na wejściu.
Specyfikacja techniczna:
Nazwa | TTX-420 | | | | |||
Liczba obsługiwanych multipleksów | 2 | | | | |||
Wejście RF | Częstotliwość [MHz] | 47 - 862 | | | | ||
Zasilanie anteny [V/mA] | 12 / 100 | | | | |||
Poziom/Imp. [dBμV/Ω] | 40 - 80 / 75 | | | | |||
Wzm. pętli syg. [dB] | 0 ± 1 | | | | |||
Standard | DVB-T | DVB-T2 | DVB-C | | | | |
Modulacja | QPSK, QAM16, | QPSK, QAM16, | QAM16, QAM32, | | | | |
Szerokość kanału [MHz] | 7,8 | 7,8 | - | | | | |
Symbol rate [Ms/s] | - | - | 1...7,2 | | | | |
FEC | 1/2, 2/3, 3/4, | 1/2, 3/5, 2/3, | - | | | | |
Wsp.. roll of [%] | - | - | 15 | | | | |
Wyjście RF | Częstotliwość [MHz] | 100... 858, krok 0.1 | | | |||
Poziom/Imp. [dBμV/Ω] | 90 ± 2 / 75 | | | ||||
Spurious level [dB] | < -60 | | | ||||
Tłumienie [dB] | ≤ 2,5 dB | | | ||||
MER | ≥ 38 dB (100-780 MHz); ≥ 35 dB (780-860 MHz) | | | ||||
Modulacja | QPSK, QAM16, QAM64 | | | | |||
Szerokość kanału [MHz] | 7/8 | | | | |||
Interwał bezpieczeństwa | 1/4, 1/8, 1/16, 1/32 | | | | |||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | | | | |||
Tryb FFT | 2K / 8K | | | | |||
Regulacja poz.wyj. [dB] | 0...-15 z krokiem 1 | | | | |||
Parametry | Max. bitrate [kb/s] | 31680 | | | | ||
Max. liczba PID-ów | Nieograniczony | | | | |||
Ogólne | RJ45 Ethernet | standard IEE802.3 10/100 Base T | |||||
Zasilanie [V/A] | 12 / 0,65 | | | ||||
Temp. pracy [ºC] | 0...50 | | | ||||
Wymiary [mm] | 48.5x198x112 | | | ||||
Masa [kg] | 0,9 | | |
