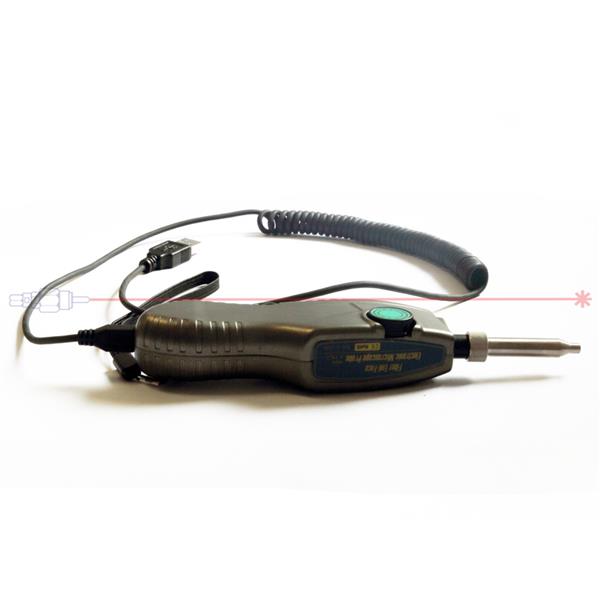

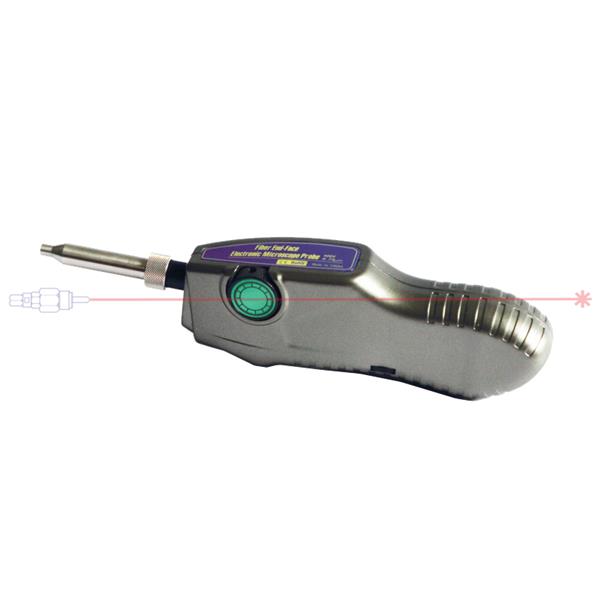

Wideo mikroskop FIM-4 składa się z sondy zakończonej kablem USB która może być podłączona do urządzenia z takim interfejsem jak np. komputer PC, tablet, reflektometr.
Sonda umożliwia nie tylko bezpośrednią inspekcję złączy w patchcordach ale także, dzięki odpowiedniej końcówce umieszczanej w adapterze, sprawdzenie czoła ferruli złącza umieszczonego w przełącznicy czy urządzeniu aktywnym lub pomiarowym.
Urządzenie umożliwia sporządzenie pełnej dokumentacji z przeprowadzanej inspekcji - zapisywanie i odtwarzanie nagrań oraz dodawanie komentarzy dźwiękowych.
Zastosowanie:
Kontrolowanie powierzchni czołowej włókna w patchcordach lub w pigtailach umieszczonych w adapterach oraz urządzeniach
Kontrolowanie powierzchni czołowych złączy różnego typu - PC/APC, MPO/MTRJ itp.
Kontrolowanie złączy w sieciach światłowodowych, w trudno dostępnych miejscach bez konieczności demontażu sprzętu czy wyposażenia światłowodowego
Najważniejsze cechy:
Szybka nawigacja; uzyskanie obrazu w 2-6 sekund
Jedno pokrętło do ustawiania ostrości
Wyśrodkowanie obrazu w 98%
Powiększenie 400x, rozdzielczość <1 µm, pole widzenia 0.35 mm x 0.26 mm, rozmiar obrazu 640x480 JPG
Dostępność ponad 30 rodzajów końcówek sondy umożliwia sprawdzanie różnych złączy, także złączy kątowych o utrudnionym dostępie
Końcówki sondy są łatwo wymienialne
Dokładność wyniku (<1μm) bez cieni i efektu winietowania na ekranie
Obraz wysokiej rozdzielczości, bez migotania i odbić
Stabilny sygnał wyjściowy
Możliwość tworzenia dokumentacji z prac inspekcyjnych
Mikroskop zapewnia łatwość obsługi, szybkość i dokładność kontroli. Zastosowane elementy optyczne zapewniają użytkownikowi długą i bezawaryjną pracę oraz wysoką jakość oglądanego złącza. Dużą zaletą mikroskopu są jego niewielkie rozmiary.
W zestawie znajduje się sonda inspekcyjna z powiększeniem 400x; uniwersalny adapter 2.5mm PC do bezpośredniej inspekcji złączy; adaptery SC/PC, SC/APC, LC/PC, LC/APC, E2000/APC do inspekcji złączy przez adapter; saszetka do przenoszenia urządzenia.
Jako opcja dostępne są także między innymi końcówki sondy do złączy 2.5mm APC, MTRJ, MPO, SMA.
