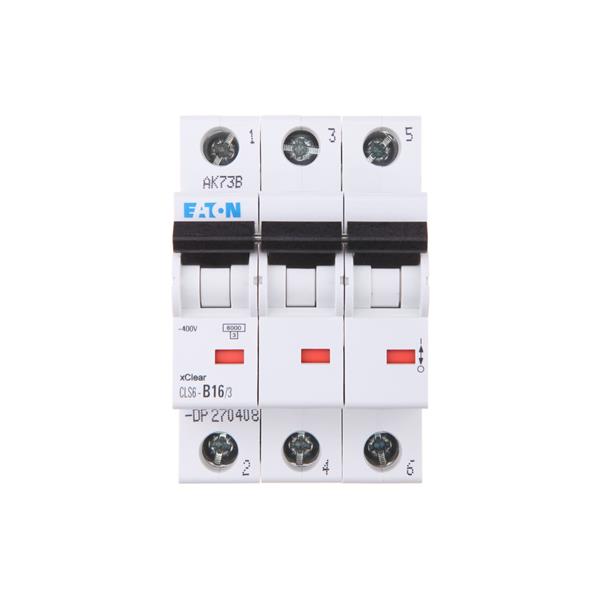

Wyłącznik nadprądowy 3P B 16A 6kA AC CLS6-B16/3-DP

Wyłącznik nadprądowy CLS6-B16/3-DP – 270408
3-biegunowy B 16A 6kA AC

Wyłącznik nadprądowy CLS6-B16/3-DP
Charakterystyka B, znamionowa zwarciowa zdolność łączeniowa 6 kA

CLS6-B16/3-DP Wyłączniki nadprądowy 3-biegunowy o numerze katalogowym  270408 w kategorii 6000A, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria CLS6.
WYŁĄCZNIK o wymiarach 0.08 x 0.05 x 0.08 m. Waga produktu wynosi 0.32 kg.

Znamionowa zwarciowa zdolność łączeniowa 6 kA wg. IEC/EN 60898-1
wysoka selektywność w stosunku do poprzedzającego zabezpieczenia topikowego dzięki niewielkiej energii przepuszczanej
możliwość oszynowania od góry i od dołu
możliwość podłączenia zasilania od góry i od dołu
możliwość podłączenia do 48 VDC na biegun
spełniają wymagania koordynacji izolacji, odstęp zestyków >= 4mm
bogaty osprzęt dodatkowy
wskaźnik położenia zestyków

Dane techniczne

• Producent

  EATON

• Marka

  EATON

• Typ produktu

  WYŁĄCZNIK

• Seria produktu

  CLS6

• Charakterystyka wyzwalania

  B

• Częstotliwość

  50

• Do instalacji podtynkowych

  nie

• Głębokość wbudowania

  70.5

• Jednocześnie rozłączany biegun N

  nie

• Kategoria przepięcia

  3

• Klasa ograniczenia energii

  3

• Liczba biegunów

  3

• Liczba biegunów (całkowita)

  3

• Możliwość dodatkowego wyposażenia

  tak

• Napięcie znamionowe

  400

• Napięcie znamionowe izolacji Ui

  440

• Przekrój przyłączanego przewodu jednodrutowego

  1 ... 25

• Przekrój przyłączanego przewodu wielożyłowego

  1 ... 25

• Prąd znamionowy

  16.0

• Rodzaj napięcia

  AC

• Stopień ochrony (IP)

  IP20

• Stopień zanieczyszczenia

  2

• Szerokość wyrażona liczbą modułów

  3.0

• Temperatura otoczenia w warunkach pracy

  -25 ... 55

• Zakres częstotliwości

  50 ... 60

• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

  6

• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

  6

• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

  0

• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

  0

• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898

  6.0

• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

  0

• Znamionowe napięcie udarowe wytrzymywane Uimp

  4

Wymiary logistyczne

• Długość (m)

  0.075

• Szerokość (m)

  0.053

• Wysokość (m)

  0.08

• Waga (kg)

  0.32

• Objętość (m3)

  0.318
