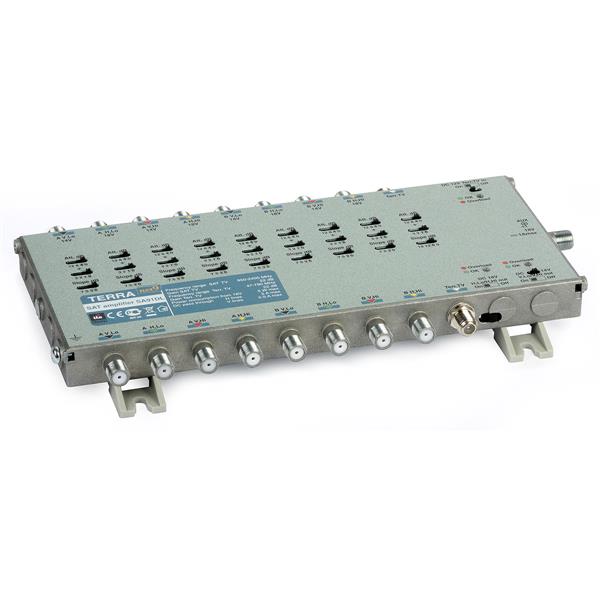

Wzmacniacz magistrali multiswitchowej SA-91DL-30348

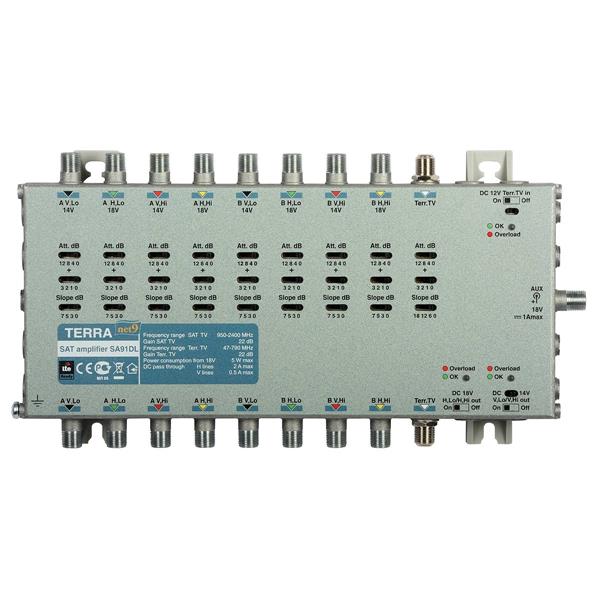

Wzmacniacz magistrali multiswitchowej SA-91DL-30349

Wzmacniacz magistrali multiswitchowej SA-91DL

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 23386

Cena brutto: 756,43 zł

Cena netto: 614,98 zł

Cena katalogowa: 756,43 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)


Wzmacniacz magistrali multiswitchowej SA-91DL  przeznaczony jest do stosowania w zbiorczych systemach SMATV. Wyposażony w osiem wejść satelitarnych oraz jedno wejście DVB-T/Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału dla każdej z par polaryzacja-pasmo (telewizja satelitarna) oraz telewizji naziemnej. Stosowany jest jako wzmacniacz międzystopniowy w wybranych punktach instalacji (zasilanie po liniach sygnałowych polaryzacji H ze wzmacniacza SA-91L) lub jako wzmacniacz wejściowy w przypadku, gdy do jego zasilenia wykorzystany zostanie zasilacz .


Wzmacniacz magistrali multiswitchowej SA-91DL   posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).


Do głównych zadań urządzenia należy:


  • wzmacnianie i wyrównanie poziomu sygnałów IF dla 8 par polaryzacja-pasmo,

  • wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,

  • tłumienie sygnału LTE (pasmo > 790MHz)

  • kompensacja charakterystyki tłumienia przewodu koncentrycznego,

  • zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali (w przypadku podłączenia zasilacza R71465),

  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.


Zastosowanie wzmacniaczy SA-91L/91DL pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.


Nazwa

SA-91L

SA-91LD

Pasmo pracy [MHz]

SAT

950 - 2400

DVB-T/Radio

47 - 790

Wzmocnienie [dB]

SAT

22

DVB-T/Radio

22

Regulacja wzmocnienia [dB]

SAT

0...-15, krok 1dB

DVB-T/Radio

0...-15, krok 1dB

Korekcja ch-ki tłumienia przewodu [dB]

SAT

0/3/5/7

DVB-T/Radio

0/6/12/18

Separacja [dB]

SAT/SAT

30

SAT/DVB-T

30

Szumy własne [dB]

< 9

Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV]

109

Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV]

114

Zasilanie innych urządzeń

tor syg. V

14V 0,5A max. (włącznik)

-

tor syg. H

18V 1.8A* max. (włącznik)

-

tor TV naz.

12V 0.1A* max. (włącznik)

-

Przejście DC w torze syg. H

2A* max

Klasa ekranowania

A

Pobór mocy

230VAC 50/60Hz 7W**

9-18VDC 5W***

Zakres temperatur pracy [ºC]

-20...+50

Wymiary [mm]

335x135x52

255x135x32

Masa [kg]

1,18

0,9
