Numer katalogowy: 21232

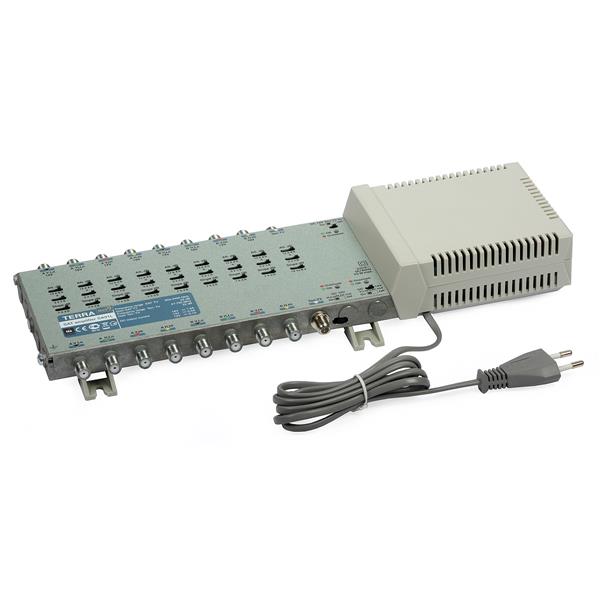

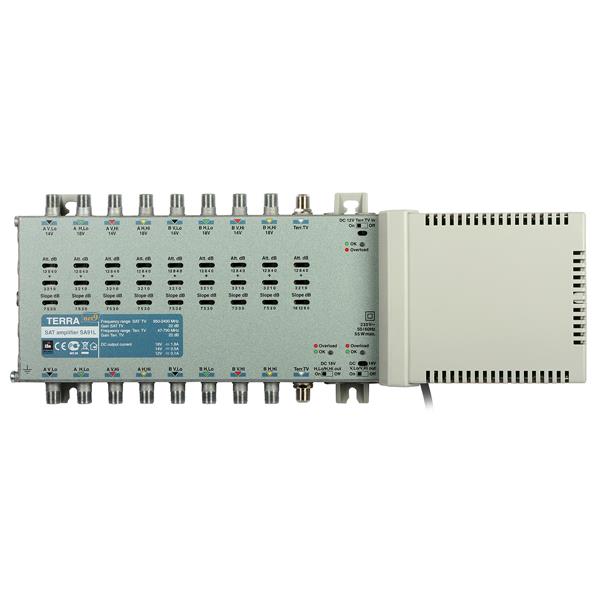

Wzmacniacz magistrali multiswitchowej SA-91L przeznaczony jest do stosowania w zbiorczych systemach SMATV. Wyposażony w osiem wejść satelitarnych oraz jedno wejście DVB-T/Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału na wejściu instalacji.
Wzmacniacz magistrali multiswitchowej SA-91L posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Do głównych zadań urządzenia należy:
wzmacnianie i wyrównanie poziomu sygnałów IF dla 8 par polaryzacja-pasmo,
wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
tłumienie sygnału LTE (pasmo > 790MHz)
kompensacja charakterystyki tłumienia przewodu koncentrycznego,
zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali,
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.
Zastosowanie wzmacniaczy SA-91L/91DL pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
Urządzenie posiada wzmacniacz push-pull w torze telewizji naziemnej oraz wbudowany zasilacz impulsowy z zabezpieczeniem przeciwzwarciowym. Możliwa jest realizacja zasilania przedwzmacniaczy telewizyjnych napięciem 12V w torze DVB-T.
Nazwa |
SA-91L |
SA-91LD |
|
Pasmo pracy [MHz] |
SAT |
950 - 2400 |
|
DVB-T/Radio |
47 - 790 |
||
Wzmocnienie [dB] |
SAT |
22 |
|
DVB-T/Radio |
22 |
||
Regulacja wzmocnienia [dB] |
SAT |
0...-15, krok 1dB |
|
DVB-T/Radio |
0...-15, krok 1dB |
||
Korekcja ch-ki tłumienia przewodu [dB] |
SAT |
0/3/5/7 |
|
DVB-T/Radio |
0/6/12/18 |
||
Separacja [dB] |
SAT/SAT |
30 |
|
SAT/DVB-T |
30 |
||
Szumy własne [dB] |
< 9 |
||
Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV] |
109 |
||
Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV] |
114 |
||
Zasilanie innych urządzeń |
tor syg. V |
14V 0,5A max. (włącznik) |
- |
tor syg. H |
18V 1.8A* max. (włącznik) |
- |
|
tor TV naz. |
12V 0.1A* max. (włącznik) |
- |
|
Przejście DC w torze syg. H |
2A* max |
||
Klasa ekranowania |
A |
||
Pobór mocy |
230VAC 50/60Hz 7W** |
9-18VDC 5W*** |
|
Zakres temperatur pracy [ºC] |
-20...+50 |
||
Wymiary [mm] |
335x135x52 |
255x135x32 |
|
Masa [kg] |
1,18 |
0,9 |
