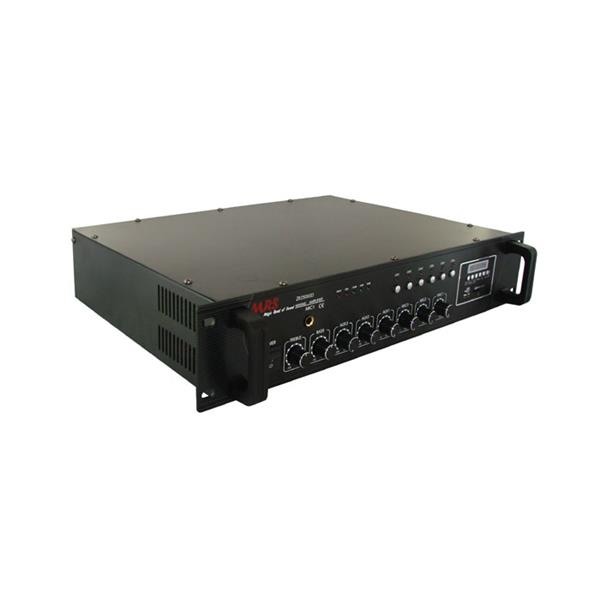

Wzmacniacz radiowęzłowy PA MRS ZB2506SD 250W

Wzmacniacz miksujący MRS ZB2506SD jest 6-strefowym wzmacniaczem PA i dysponuje mocą 250W.
Wzmacniacz Wyposażony jest w tuner radiowy FM i posiada wbudowane wejścia: 3x MIC,3x AUX,1xUSB,1x port na karty SD oraz wyjście do podłączenia wzmacniacza wspomagającego.

Sygnał w każdej z sześciu stref może być załączany niezależnie, za pomocą przycisków na płycie czołowej wzmacniacza.
Niezależnie od sześciu wyjść strefowych, posiadają także wyjście główne końcówki mocy w wersji niskoimpedancyjnej oraz napięciowej.

Urządzenie jest wyposażone w pilota zdalnej obsługi oraz kabel zasilający



Wzmacniacz posiada regulację barwy dźwięku w postaci odrębnej regulacji basów i sopranów.
Ponad to wyposażony jest w wyjścia:
COM, 4-16Ω, 70V i 100V jak również zabezpieczenie przeciwzwarciowe i przeciwprzeciążeniowe.

Wzmacniacz zasilany napięciem sieciowym 220-240V

Posiada uchwyty dzięki którym możliwy jest montaż w 19" szafie rack.



OPIS - PANEL PRZEDNI

1. Przycisk zasilania włącz/wyłącz

2. Pokrętło regulacji wysokich tonów

3. Pokrętło regulacji niskich tonów

4. AUX-3/USB-SD: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-3 a także wejścia USB/SD na przednim panelu

5. AUX-2: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazda AUX-2 tylniego panelu (18)

6. AUX-1: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazda AUX-1 tylniego panelu (17)

7. MIC-3: pokrętło do regulacji poziomu natężenia głosu trzeciego mikrofonu podłączonego do gniazda MIC3 tylniego panelu.

8. MIC-2: pokrętło do regulacji poziomu natężenia głosu drugiego mikrofonu podłączonego do gniazda MIC2 tylniego panelu.

9. MIC-1: pokrętło do regulacji poziomu natężenia głosu pierwszego mikrofonu podłączonego do gniazda MIC1 panelu przedniego.

10. Wyświetlacz USB/SD i jego przyciski obsługi

11. Wybór głośnika: Te przyciski służą do wyboru strefy, dioda LED sygnalizuje która strefa jest aktualnie aktywna. Można wybrać do 6 stref jednocześnie

12. Gniazdo do podłączenia mikrofonu 1.

13. Diody sygnalizacyjne LED.


OPIS - PANEL TYLNI

14. Wyciszenie głosu

15. Gniazdo do podłączenia mikrofonu 2.

16. Gniazdo do podłączenia mikrofonu 3.

17. Aux 1 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

18. Aux 2 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

19. Aux 3 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

20. Wyjście liniowe: Do podłączenia wzmacniacza wspomagającego aby uzyskać wzmocnienie o wysokiej mocy wyjściowej

21. Terminale wyjściowe: 4/16 Ohm do podłączenia głośników o niskiej impedancji

22. Terminal podłączenia głośników 70V Terminal podłączenia głośników 100V

23. Zasilanie 230V (kabel w zestawie)

24. Wentylator

25. Terminal wyboru głośnika: Głośnik 100V może być podłączony do dowolnego portu COM/terminalu. Na przednim panelu istnieje możliwość wyboru strefy

26. Alarm: do podłączenia systemu alarmowego do wzmacniacza

27. Antena FM

28. Bezpiecznik

OBSŁUGA WYŚWIETLACZA USB-SD

1. Wyświetlacz LED: Pokazuje status AUX, USB, FM, SD, MP3 oraz tytuł ścieżki. Odpowiednia napis wyświetli się na wyświetlaczu zależnie od tego które wejście jest aktywne (AUX, USB, FM, SD)

2. PREV/VOL-: Przejście do poprzedniego utworu lub ściszenie.

3. Play/Pauza

4. NEXT/VOL+: Przejście do następnego utworu lub zgłośnienie

5. Mode: Zmiana trybu pracy

6. EQ: 5 funkcji dla lepszego odtwarzania danego typu muzyki

7. AUX: Odtwarzanie z zewnętrznego wejścia AUX.

8. IR: Czujnik IR dla pilota

9. USB: Do podłączenia zewnętrznego dysku USB (do 4GB)

10. Port SD: do podłączenia zewnętrznej karty SD (do 4GB)
