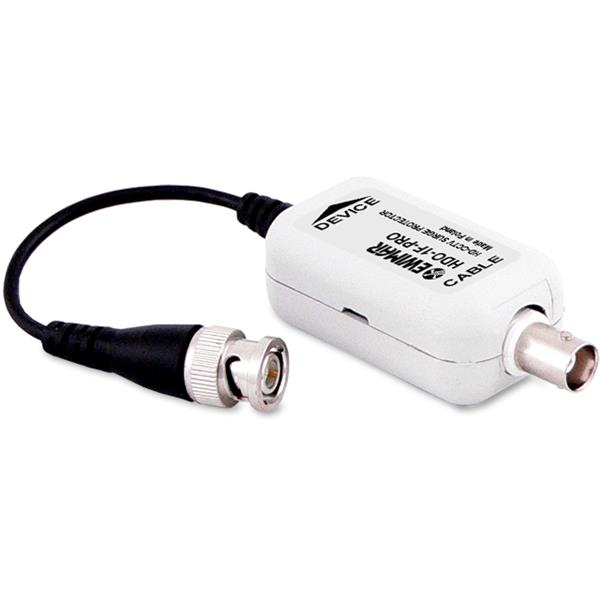

Zabezpieczenie przeciwprzepięciowe HDO-1F-PRO

Zabezpieczenie przeciwprzepięciowe HDO-1F-PRO

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 08243

Cena brutto: 79,95 zł

Cena netto: 65,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
HDO-1F-PRO jest 1-kanałowym zabezpieczeniem wysokiej klasy dla przewodu koncentrycznego 75 Ohm, dedykowanym do urządzeń telewizji przemysłowej High Definition, wykorzystującym sygnały w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD.
Wykorzystuje on 3 stopnie ochronne, działające w odpowiedniej kolejności podczas wyładowania atmosferycznego lub innych źródeł przepięć zarówno o wysokim jak i niskim poziomie. Podczas normalnej pracy, obwody transmisji sygnału nie są galwanicznie połączone z uziemieniem, dzięki czemu nie powoduje to szkodliwych pętli mas oraz zakłóceń sygnału HD. Działanie zabezpieczenia polega na sprowadzaniu ładunku elektrycznego do jego obwodów już w początkowym stadium powstawania, co opóźnia pojawianie się destrukcyjnego napięcia na obwodach wejściowych urządzeń CCTV. W momencie pojawienia się głównego impulsu przepięciowego, jest on odprowadzany jest do ziemi za pomocą oddzielnego przewodu. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne, eliminowane są przed oddzielny obwód, odsprzęgany specjalnym rezystorem. Powoduje to wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.

Niska pojemność obwodu (8~9pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie powoduje dużych tłumienności.
W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HDO-1F-PRO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT oraz w aplikacjach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.


Zabezpieczenie kamery HD-TVI

Przykład podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem dwóch zabezpieczeń HDO-1F-PRO


Zabezpieczenie kamery HD-CVI
Przykład podwyższonego zabezpieczenia kamery HD, z wykorzystaniem zabezpieczenia HDO-1F-PRO oraz HDO-1F-EXT



Specyfikacja techniczna:
Impedancja 75 Ohm
Złącze wejściowe (Linia) Gniazdo żeńskie BNC
Złącze wyjściowe (Urządzenie) Przewód z męskim wtykiem BNC
Pasmo przenoszenia 100 MHz
Tłumienie 0.3dB
Zabezpieczenie antyprzepięciowe 3 - Iskrownik, ochronnik gazowy, transil
Ochrona linia-ziemia Ochronnik gazowy: 90V, 2x10kA @ 8/20uS
Ochrona linia-linia Mostek ochronny: 6V, 100A @ 8/20uS
Maksymalny poziom przepięcia 4kV
Pojemność obwodu zabezpieczenia Nie więcej niż 8~9pF
