Numer katalogowy: 29412
Kod producenta: LHD-4-EXT-FPS

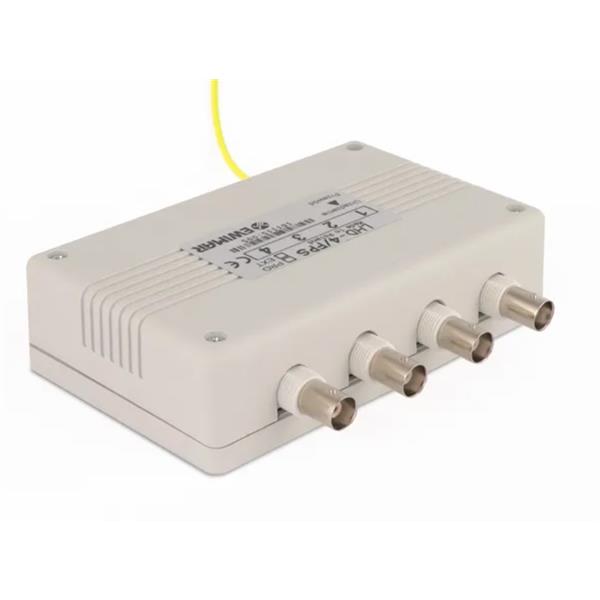

LHD-4-EXT-FPS jest kompletnym systemem połączeniowym do urządzeń telewizji przemysłowej HD-CCTV. Ułatwia instalację i podłączenie przewodów pomiędzy kamerami AHD, HD-CVI i Turbo HD a rejestratorami cyfrowymi, zapewniając wysokiej jakości połączenie, rozdzielenie zasilania oraz ochronę przeciwprzepięciową.
Panel połączeniowy - zawiera uniwersalny system połączeniowy dla przewodów koncentrycznych oraz dla skrętki UTP ( z wbudowanym transformatorem). Każdy kanał może być skonfigurowany dla przewodu koncentrycznego lub dla skrętki UTP.
Konwerter (transformator) UTP - po skonfigurowaniu dowolnego kanału do podłączenia skrętki UTP, zostaje podłączony dławik, zamieniający impedancję przewodu UTP na impedancję przewodu koncentrycznego. Konwerter jest urządzeniem pasywnym, współpracujących ze wszystkimi dostępnymi formatami HD -AHD, HD-CVI i HD-TVI (Turbo HD). Urządzenie działa 2-kierunkowo i może być stosowane po stronie nadawczej oraz po stronie odbiorczej- kompatybilne jest również ze wszystkimi konwerterami UTP dla telewizji HD-CCTV, produkowanymi prze z firmę Ewimar.
System ochrony przeciwprzepięciowej - Zawiera 3 stopnie ochronne, które zabezpieczają kamery oraz rejestratory przed skutkami wyładowań atmosferycznych. Skuteczność ochrony wynosi do 2~4kA dla przepięć względem ziemi oraz do 100A pomiędzy poszczególnymi żyłami przewodów. Zalecane jest dla urządzeń końcowych (kamery), instalowanych na zewnątrz budynków, przy użyciu linii napowietrznych. Szczególnie polecany, gdy kamery zainstalowane są na słupach metalowych na masztach lub wieżach.
Wbudowany dystrybutor zasilania - Jest to wbudowana dodatkowa płyta z oddzielnymi wyjściami zasilającymi dla każdej kamery. Ułatwia podłączenie zasilacza z wtykiem DC i rozprowadzenie go do poszczególnych urządzeń odbiorczych. Również posiada zabezpieczenie przeciwprzepięciowe, które chroni zasilacz i urządzenia odbiorcze przed skutkami przepięć i wyładowań atmosferycznych.
Wszystko w jednym - Wszystkie funkcje zostały umieszczone w jednej obudowie, która może być jako wolno-stojąca lub przykręcona do ściany. Rozwiązanie takie ogranicza ilość dodatkowych akcesoriów i powoduje, że instalacja doskonale jest chroniona elektrycznie i mechanicznie oraz wygląda profesjonalnie.
Specyfikacja techniczna: | |
Parametr | Wartość |
Ilość dostępnych kanałów Video | 4 |
Wyjścia Video | Gniazdo BNC 75Ohm, precyzyjne |
Impedancja dla przewodu koncentrycznego | 75 Ohm |
Impedancja dla skrętki UTP | 100 Ohm |
Pasmo przenoszenia | 0-80MHz przewód koncentryczny |
Tłumienie dla przewodu koncentrycznego | Nie więcej niż 0,3dB |
Tłumienie dla przewodu UTP 5kat | Nie więcej niż 0,5dB |
Pojemność obwodu zabezpieczającego | Nie więcej niż 10pF |
Stopnie zabezpieczenia przepięciowego | Iskrownik, ochronnik gazowy, MOSFET |
Prąd rozładowania | 2~4kA/przewód ochronnik gazowy |
Napięcie rozładowania | Iskrownik gazowy 90V |
Maksymalny poziom ochrony | 10kV |
Wymiary zewnętrzne | 130 x 80 x 35 mm |
