Panel LKO-16R-SDI-FPS jest urzadzeniem montowanym w szafie RACK 19", ułatwiającym uporządkowanie przewodów koncentrycznych instalacji telewizji przemysłowej wysokiej rozdzielczości HD-SDI.
Urządzenie współpracuje w systemami HD-SDI, AHD, HD-CVI, TurboHD, zabezpieczając przeciwprzepięciowo 16 kanałów. Złącza wejściowe oraz wyjściowe typu BNC wykonane są z wysokiej jakości materiałów, minimalizując ryzyko pogorszenia jakości przesyłanego obrazu. Układ połączeń elektrycznych, został starannie zaprojektowany, oraz wykonany na laminacie dwustronnym gwarantując znikomy wpływ panelu na tłumienie struktury połączeniowej systemu.

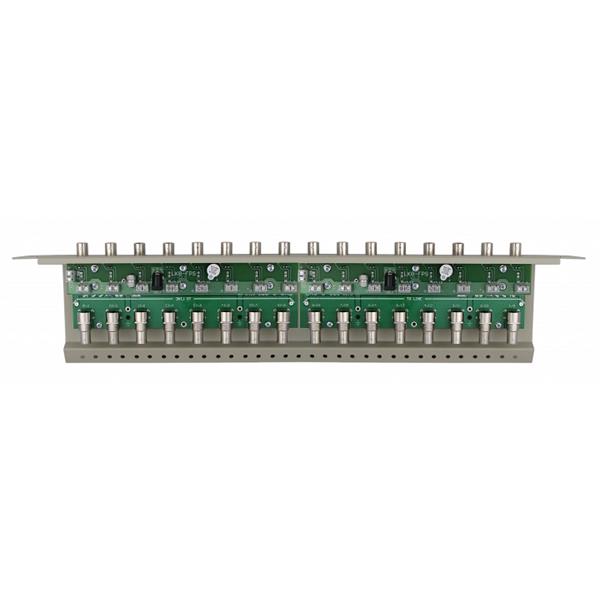

Specjalnie skonstruowana tylna część panela z otworami, przeznaczona jest do krępowania przewodów za pomocą opasek zaciskowych, uniemożliwiając ich wyrwanie nawet przy użyciu dużej siły.
LKO-16R-SDI-FPS posiada 3-stopniowe zabezpieczenie, chroniące urządzenia odbiorcze przed skutkami przepięć, wyładowań atmosferycznych oraz podania wysokiego napięcia przez dłuższy czas.
W urządzeniu zamontowano innowacyjny półprzewodnikowy element przeciwprzepięciowy, o znacznie szybszym czasie reakcji niż w przypadku tradycyjnych rozwiązań. Zastosowany bezpiecznik typu MOS-FET, stanowi obecnie najbardziej zaawansowane rozwiązanie przepięciowe, oferowane na rynku zabezpieczeń dla telewizji przemysłowej.
Przednia część panela posiada wyjścia BNC, służące do wygodnego podłączania urządzeń odbiorczych, takich jak monitory, rejestratory lub krosownice.
Wbudowany dystrybutor zasilania kamer - dostarcza 16 niezaleźnych wyjść zasilających do kamer z zabezpieczeniem, chroniacym przed zwarciem oraz wyładowaniem atmosferycznym. Wyposażony jest w sygnalizację optyczną zasilania każdego z kanałów oraz dźwiękową sygnalizację wystąpienia zwarcia na dowolnym z nich.
Dla uzyskania pełnej ochrony przed przepięciami, wymagane jest podłączenie uziemienia.
Panel dostępny również w kolorze czarnym.
Specyfikacja techniczna
NAZWA PARAMETRU |
WARTOŚĆ |
Ilość kanałów |
16 |
Stopnie ochrony |
3 (bezpiecznik MOSFET, ochronnik gazowy, mostek ochronny) |
Pojemność linia-linia |
2pF @ 0V, 1Mhz |
Pojemność linia-ziemia |
< 2pF |
Poziom ochrony linia-linia |
6V-1kV, 20V @ 100A , 8/20uS |
Maksmalne napięcie Uc |
6,8V |
Maksymalna moc 8/20uS |
2kW |
Maksymalne napięcie linia-ziemia |
90 VDC |
Tłumienie |
0,05 dB |
Szybkość odsprzęgania |
1 us |
Poziom izolacji przy zadziałaniu |
650 V |
PANEL FPS |
|
Złącza wejściwe |
Złącze DC, złącze śrubowe |
Złącza wyjściowe |
Złącza śrubowe |
Napięcie pracy |
12 V (na zamówienie 24V) |
Obciążalność prądowa toru |
750 mA (na zamówienie 1000mA) |
Zabezpieczenia |
Przepięciowe, przeciążeniowe, przeciwzwarciowe |
Sygnalizacja zadziałania |
Dioda na każdy kanał, buzzer |
CECHY WSPÓLNE |
|
Złącze wejściowe, wyjściowe |
Dedykowane złącza BNC |
Kompatybilność |
HD-SDI, AHD, TurboHD, HD-CVI, TV analogowa |
Wyjście uziemiające |
Tak |
Temperatura pracy |
-30~+60°C |
