Zabezpieczenie przeciwprzepięciowe LST-16R
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 10174
- Opis produktu
- Recenzje produktu (0)

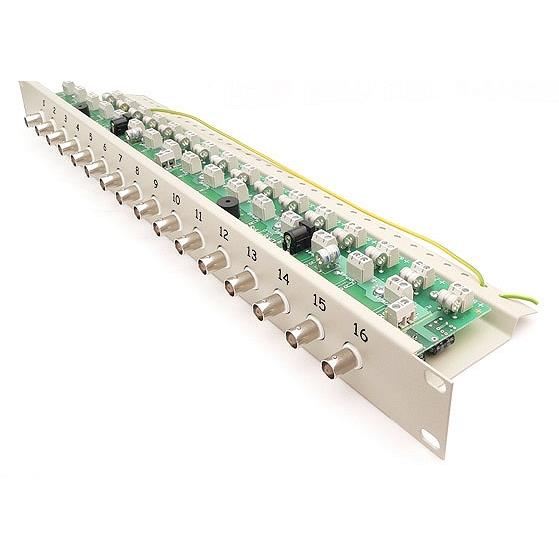

LST-16R to 16-kanałowy pasywny konwerter UTP, zintegrowany z separatorem galwanicznym w postaci panela RACK 19". Przeznaczony jest do zamiany sygnału Video ze skrętki komputerowej na przewód koncentryczny oraz do zabezpieczenia urządzeń telewizji przemysłowej, przed skutkami przepięć oraz różnic potencjałów.
Zawiera w sobie kilka funkcjonalnych bloków, ułatwiających wykonywanie instalacji przewodów do rejestratorów cyfrowych lub krosownic wizyjnych. Dostępne są również wersje mieszane z serią LST oraz z dystrybutorem zasilania
Konwerter UTP na przewód koncentryczny - Zamienia symetryczny sygnał wideo z impedancji skrętki komputerowej 100 Ohm na sygnał dla przewodu koncentrycznego 75 Ohm.
3-stopniowe zabezpieczenie przeciwprzepięciowe - chroni urządzenia CCTV przed skutkami wyładowań atmosferycznych, przepięć oraz użyciem paralizatorów. 3 stopnie dławienia przepięcia o poziomie do 4kV i prądzie impulsowym do 10000A, skutecznie sprowadzają go do poziomu bezpiecznego dla urządzeń CCTV.
Filtr kompensujący straty w przewodach - Dokonuje korekcji dla wysokich częstotliwości kompensując tłumienie w przewodach. Dzięki temu powyższana jest jakość obrazu w obszarach ostrych krawędzi oraz jakość koloru.
Separator galwaniczny - Eliminuje zakłócenia obrazu, powstałe w wyniku wyrównywania się różnicy potencjałów na przewodach wizyjnych. Zabezpiecza urządzenia takie jak kamery i rejestratory przed uszkodzeniem, w wyniku nagłego skoku pętli mas. Rdzeń amorficzny wprowadza znikome straty sygnału oraz zniekształcenia nieliniowe, które zawsze towarzyszą separatorom optycznym.
System trwałego mocowania przewodów - Specjalnie zaprojektowana podpórka z otworami, służy do trwałego zamocowania przewodów za pomocą opasek, dzięki czemu wyrwanie przewodu nie jest możliwe, nawet przy użyciu dużej siły.
Precyzyjne gniazda BNC - Wyprowadzenie sygnału odbywa się pomocą precyzyjnych gniazd BNC, wykonywanych metodą CNC.
Dwukierunkowe działanie - Sygnał może być przesyłany w dowolną stronę, dzięki czemu została roszerzona opcja instalacji po stronie nadawania lub odbioru sygnału.
Wygodny montaż w szafie RACK - Odpowiednio wyprofilowane otwory uproszczają montowanie panela z przodu szafy RACK. Po zastosowaniu zestawu LKT-MOUNT, panel może być montowany z tyłu szafy pod kątem 45 stopni, dzięki czemu przewody bardzo wygodne ułożone są z tyłu szafy, gdzie zawsze są dostępne dla instalatora a przewody patchcord mogą być bezpośrednio połączone do urządzeń CCTV.
Pełna kompatybilność - Panele serii LST w pełni kompatybilne są z zabezpieczeniami przeciwprzepięciowymi serii LKT oraz SUG, produkowanymi przez firmę EWIMAR.
Zawiera w sobie kilka funkcjonalnych bloków, ułatwiających wykonywanie instalacji przewodów do rejestratorów cyfrowych lub krosownic wizyjnych. Dostępne są również wersje mieszane z serią LST oraz z dystrybutorem zasilania
Konwerter UTP na przewód koncentryczny - Zamienia symetryczny sygnał wideo z impedancji skrętki komputerowej 100 Ohm na sygnał dla przewodu koncentrycznego 75 Ohm.
3-stopniowe zabezpieczenie przeciwprzepięciowe - chroni urządzenia CCTV przed skutkami wyładowań atmosferycznych, przepięć oraz użyciem paralizatorów. 3 stopnie dławienia przepięcia o poziomie do 4kV i prądzie impulsowym do 10000A, skutecznie sprowadzają go do poziomu bezpiecznego dla urządzeń CCTV.
Filtr kompensujący straty w przewodach - Dokonuje korekcji dla wysokich częstotliwości kompensując tłumienie w przewodach. Dzięki temu powyższana jest jakość obrazu w obszarach ostrych krawędzi oraz jakość koloru.
Separator galwaniczny - Eliminuje zakłócenia obrazu, powstałe w wyniku wyrównywania się różnicy potencjałów na przewodach wizyjnych. Zabezpiecza urządzenia takie jak kamery i rejestratory przed uszkodzeniem, w wyniku nagłego skoku pętli mas. Rdzeń amorficzny wprowadza znikome straty sygnału oraz zniekształcenia nieliniowe, które zawsze towarzyszą separatorom optycznym.
System trwałego mocowania przewodów - Specjalnie zaprojektowana podpórka z otworami, służy do trwałego zamocowania przewodów za pomocą opasek, dzięki czemu wyrwanie przewodu nie jest możliwe, nawet przy użyciu dużej siły.
Precyzyjne gniazda BNC - Wyprowadzenie sygnału odbywa się pomocą precyzyjnych gniazd BNC, wykonywanych metodą CNC.
Dwukierunkowe działanie - Sygnał może być przesyłany w dowolną stronę, dzięki czemu została roszerzona opcja instalacji po stronie nadawania lub odbioru sygnału.
Wygodny montaż w szafie RACK - Odpowiednio wyprofilowane otwory uproszczają montowanie panela z przodu szafy RACK. Po zastosowaniu zestawu LKT-MOUNT, panel może być montowany z tyłu szafy pod kątem 45 stopni, dzięki czemu przewody bardzo wygodne ułożone są z tyłu szafy, gdzie zawsze są dostępne dla instalatora a przewody patchcord mogą być bezpośrednio połączone do urządzeń CCTV.
Pełna kompatybilność - Panele serii LST w pełni kompatybilne są z zabezpieczeniami przeciwprzepięciowymi serii LKT oraz SUG, produkowanymi przez firmę EWIMAR.
Dla uzyskania pełnej ochrony przed przepięciami, wymagane jest podłączenie uziemienia.
| Specyfikacja techniczna: | |
| Ilość kanałów Video | 16 |
| Sposób mocowania | Szafa Rack 19" |
| Impedancja dla przewodu koncentrycznego | 75 Ohm |
| Impedancja dla skrętki UTP | 100 Ohm |
| Maksymalna długość przewodów | 300m dla sygnału kolorowego, 500m dla sygnału czarno-białego |
| Pasmo przenoszenia | 20Hz~10MHz |
| Separacja | 600V (minimalna) |
| Rezystancja izolacji | 100MOhm |
| Tłumienie | 0.5dB |
| Zabezpieczenie antyprzepięciowe | 3 - Iskrownik, ochronnik gazowy, transil |
| Napięcie rozładowania | 75V, Transil 8,2V |
| Prąd rozłądowania | 2 x 10kA, Transil: 57A |
| Pojemność obwodu zabezpieczenia | Nie więcej niż 50pF |
