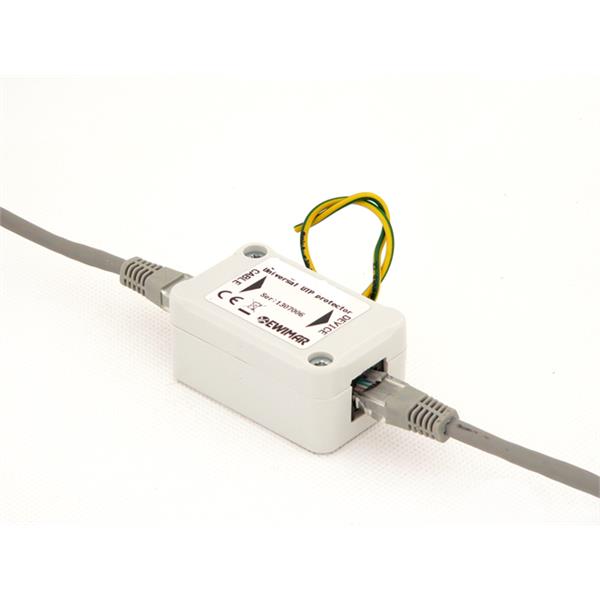

Zabezpieczenie przeciwprzepięciowe PTF-1-ECO
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 08302
- Opis produktu
- Recenzje produktu (0)
PTF-1-ECO to ekonomiczne zabezpieczenie dla systemów kamer przemysłowych IP. Chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane w lokalnych systemach sieci LAN, do zabezpieczania linii napowietrznych pomiędzy budynkami, do ochrony łącz pomiędzy switchami. Urządzenie posiada indywidualnie zabezpieczoną każdą parę transmisyjną, gdzie po przekroczeniu napięcia powyżej 90V, następuje zwarcie jej do przewodu uziemiającego. Przewody 4,5 i 7,8 są połączone ze sobą, celem zwiększenia prądu przepływającego dla standardu PoE (Power over Ethernet) Dzięki zastosowaniu nowoczesnych komponentów, Zabezpieczenie PTF-1-ECO posiada bardzo niską pojemność oraz dużą szybkość reakcji, co ma znikomy wpływ na przekazywane sygnały wysokiej częstotliwości, bardzo krótki czas reakcji oraz zdolność do wielokrotnego zadziałania.
Wbudowane bezpieczniki automatyczne chronią zasilacze PoE przed uszkodzeniem, w przypadku wystąpienia zwarcia na zasilaniu urządzenia odbiorczego. Ponadto wbudowane wskaźniki diodowe, sygnalizują obecność zasilania wchodzącego jak i wychodzącego z zabezpieczenia PTF-1.
Konstrukcja obwodu jest całkowicie ekranowana od dołu i od góry, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz ciągłość ekranu pomiędzy wejściem a wyjściem. Ekran posiada niezależny obwód zabezpieczenia, dzięki czemu nie jest na stałe połączony z uziemieniem. Ma to istotne znaczenie na ryzyko powstawania różnic potencjałów oraz pojawiania się sygnałów pasożytniczych.
Wbudowane bezpieczniki automatyczne chronią zasilacze PoE przed uszkodzeniem, w przypadku wystąpienia zwarcia na zasilaniu urządzenia odbiorczego. Ponadto wbudowane wskaźniki diodowe, sygnalizują obecność zasilania wchodzącego jak i wychodzącego z zabezpieczenia PTF-1.
Konstrukcja obwodu jest całkowicie ekranowana od dołu i od góry, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz ciągłość ekranu pomiędzy wejściem a wyjściem. Ekran posiada niezależny obwód zabezpieczenia, dzięki czemu nie jest na stałe połączony z uziemieniem. Ma to istotne znaczenie na ryzyko powstawania różnic potencjałów oraz pojawiania się sygnałów pasożytniczych.
Konstrukcja została bardzo starannie wykonana pod względem ułożenia obwodów drukowanych, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami. Urządzenie może być stosowane sieciach LAN 6 kategorii.
Aby urządzenie działało prawidłowo konieczne jest wcześniejsze podłączenie do działającego uziemienia lub w przypadku jego braku, do przewodu ochronnego PE.
Uproszczony schemat blokowy
Ponieważ wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.
Przykład zabezpieczenia napowietrznej linii LAN
| Specyfikacja techniczna | |
| Ochrona linia-ziemia | 1000V/100A (8/20uS) |
| Ochrona linia-linia | 6V/ 100A (8/20uS) |
| Zastosowane elementy przeciwprzepięciowe | Iskrownik jonizujacy, Warystor, Mostek Transil |
| Zgodność okablowania | UTP i FTP |
| Rodzaj złącz | RJ-45 |
| Poziom ochrony linia-linia dla PoE | 600W/ 100A, 10/1000uS |
| Obudowa | Wewnętrzna |
