Zabezpieczenie przeciwprzepięciowe PTF-4-ECOZabezpieczenie przeciwprzepięciowe PTF-4-ECO
Zabezpieczenie przeciwprzepięciowe PTF-4-ECO
Zabezpieczenie przeciwprzepięciowe PTF-4-ECO

Zabezpieczenie przeciwprzepięciowe PTF-4-ECO

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 14852

Cena brutto: 244,77 zł

Cena netto: 199,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

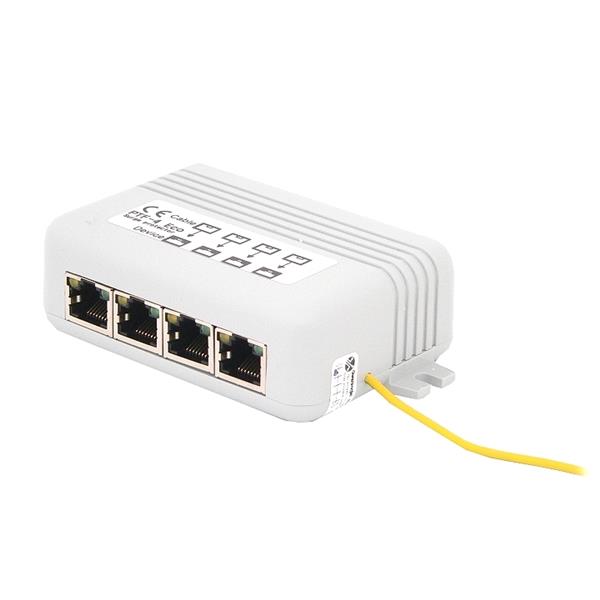

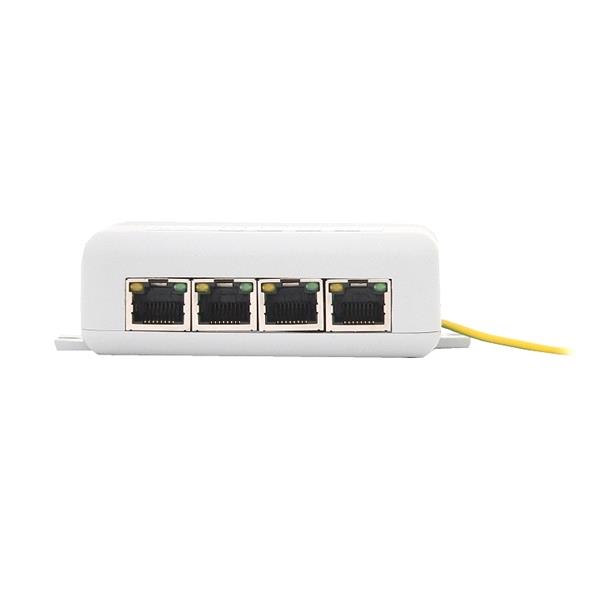

PTF-4-ECO to 4 kanałowe ekonomiczne zabezpieczenie dla systemów kamer przemysłowych IP. Chroni przed skutkami przepięć oraz wyładowań atmosferycznych a także aktami wandalizmu (działanie paralizatorów). Może być używane w lokalnych systemach sieci LAN, do zabezpieczania linii napowietrznych pomiędzy budynkami, do ochrony łącz pomiędzy switchami dla przewodu kategorii 6. Urządzenie posiada indywidualnie zabezpieczoną każdą parę transmisyjną, gdzie po przekroczeniu napięcia powyżej 90V, następuje zwarcie jej do przewodu uziemiającego. Przewody 4,5 i 7,8 są połączone ze sobą, celem zwiększenia prądu przepływającego dla standardu PoE (Power over Ethernet). Dzięki zastosowaniu nowoczesnych komponentów, zabezpieczenie PTF-4-ECO posiada bardzo niską pojemność oraz dużą szybkość reakcji, co ma znikomy wpływ na przekazywane sygnały wysokiej częstotliwości, bardzo krótki czas reakcji oraz zdolność do wielokrotnego zadziałania.

Wbudowane bezpieczniki automatyczne chronią zasilacze PoE przed uszkodzeniem, w przypadku wystąpienia zwarcia na zasilaniu urządzenia odbiorczego. Ponadto wbudowane wskaźniki diodowe, sygnalizują obecność zasilania wchodzącego jak i wychodzącego z zabezpieczenia PTF-4-ECO.

Konstrukcja obwodu jest całkowicie ekranowana od dołu i od góry, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz ciągłość ekranu pomiędzy wejściem a wyjściem. Ekran posiada niezależny obwód zabezpieczenia, dzięki czemu nie jest na stałe połączony z uziemieniem. Ma to istotne znaczenie na ryzyko powstawania różnic potencjałów oraz pojawiania się sygnałów pasożytniczych.


Konstrukcja została bardzo starannie wykonana pod względem ułożenia obwodów drukowanych, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami. Urządzenie może być stosowane sieciach LAN 6 kategorii.

Aby urządzenie działało prawidłowo konieczne jest wcześniejsze podłączenie do działającego uziemienia lub w przypadku jego braku, do przewodu ochronnego PoE.



Ponieważ wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.


Specyfikacja techniczna:

NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów

4

Stopnie ochrony

2 (iskrownik jonizyjący, mostek ochronny)

Pojemność linia-linia dla danych

6-8pF @ 0V, 1Mhz

Pojemność linia-ziemia dla danych

< 1pF

Poziom ochrony linia-linia dla danych

6V-1kV, 20V @ 100A , 8/20uS Vc

Maksmalne napięcie Uc dla danych

6,8V

Maksymalna moc 8/20uS

2kW

Linia PoE

Ilość kanałów

4

Stopnie ochrony

2 (iskrownik jonizyjący, transil)

Poziom ochrony linia-linia dla PoE 10/1000uS

600W / 100A, 10/1000uS

Maksmalne napięcie Uc dla PoE

58V

Poziom ochrony linia-ziemia

90V-4kV, 2~4kA, 8-20uS

Maksymalne napięcie linia-ziemia

90VDC

Standard pracy PoE

zgodny z IEEE 802.3af typu B

Cechy wspólne

Złącze wejściowe

RJ-45

Złącze wyjściowe

RJ-45

Wyjście uziemiające

Tak - dla iskrowników jonizujących

Mocowanie

Obudowa

Dodatkowe opcje

Wymienne moduły różnych typów, pokrywa ochronna

Wymiary

90 x 64 x 32 (mm)

Temperatura pracy

-30~+60°C
