Zabezpieczenie przeciwprzepięciowe PTF-616R-EXT/Po

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 24021

Cena brutto: 3 942,25 zł

Cena netto: 3 205,08 zł

Cena katalogowa: 3 942,25 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

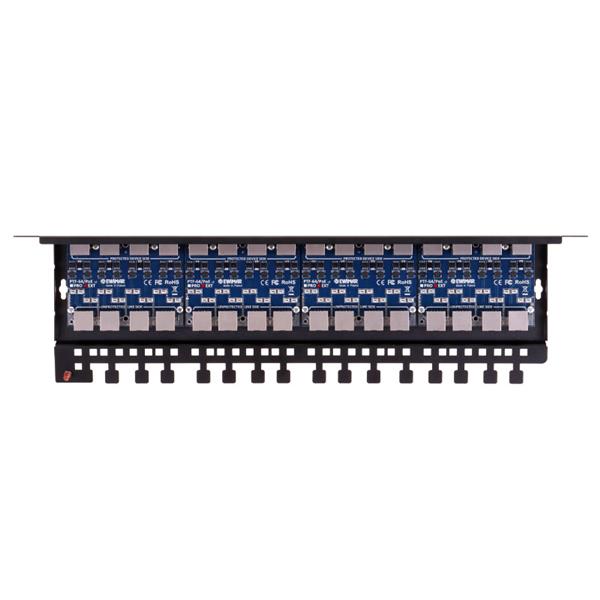

16-kanałowe zabezpieczenie przeciwprzepięciowe dla sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e oraz 6. Zbudowane jest z czterech modułów PTF-64-EXT, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowane jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.

Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania zabezpieczenia serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu zabezpieczenia, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.

Moduły serii PTF-64 to urządzenia bardzo wysokiej jakości antyprzepięciowej jak i transmisyjnej. Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów w technologii MOSFET, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x250MHz.

Zastosowane komponenty technologii MOSFET drastycznie obniżają wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej (Un). Impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia lub wyładowania jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania, bez użycia technologii MOSFET. W momencie przepięcia zmniejszone jest również ryzyko przebicia izolacji transformatorów izolujących warstwy fizycznej, w wyniku wystąpienia różnic potencjałów pomiędzy lokalnie uziemionymi lub lokalnie zasilanymi urządzeniami LAN.

Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Należy zadbać o właściwe uziemienie zabezpieczenie przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.

Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie zabezpieczeń przeciwprzepięciowych po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE.

Specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

16

Obsługiwane standardy Ethernet

10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx

Zgodność z okablowaniem

Kategoria 5, 5e i 6

Złącze wejściowe (strona niechroniona)

Gniazdo RJ-45, ekranowane, 6 kategorii

Złącze wyjściowe (strona chroniona)

Gniazdo RJ-45, ekranowane, 6 kategorii

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp

2kA

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP

<8V

Prąd wyładowczy (8/20µS, linia-linia ) Iimp

75A (2kA po zadziałaniu MOSFET)

Chronione Linie

1-2, 3-6, 4-5, 7-8

Pojemność (linia-linia) @1MHz

5pF

Pojemność (linia-ziemia) @1MHz

2-3pF

Element odsprzęgający

Bezpiecznik MOSFET

Rezystancja szeregowa

6Ω / linię

Prąd znamionowy IN

300mA / linię

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

57V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony UP

75V (po zadziałaniu MOSFET)

Prąd wyładowczy (8/20µS, linia-linia) Iimp

73A (2kA po zadziałaniu MOSFET)

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maks. pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp

2kA

Chronione pary

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

Zgodny ze wszystkimi typami w tym Hi PoE

Cechy wspólne

Wymiary

480 x 41 x 130 (mm)

Zastosowanie

Wewnątrz

Sposób montażu

Montaż w szafie Rack 19"

Sposób uziemienia

Przewód uziemiający

Temperatura pracy

-30ºC~60ºC
