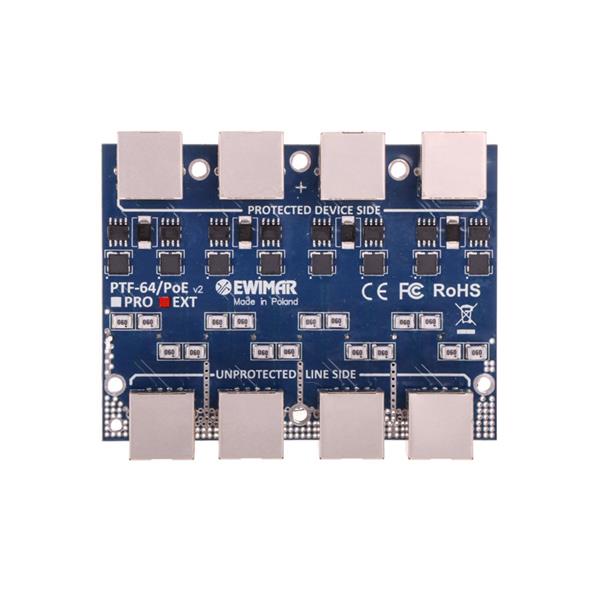

Moduł przeznaczony jest do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z wytrzymałymi komponentami o małych gabarytach i dedykowanymi gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji i wysoką wytrzymałość udarową. Każda żyła przewodu jest indywidualnie chroniona przez komponent ochronny o wytrzymałości udarowej 2kA (8/20uS), co w połączeniu z jednolitymi ścieżkami o bardzo dużej grubości daje produkt o stabilnych właściwościach ochrony przeciwprzepięciowej.
Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 250Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTF-64-EXT do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T i 1000Base-Tx. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack.
Zastosowana technologia MOSFET drastycznie obniża wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej Un. Oznacza to, że impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania bez użycia technologii MOSFET. Dodatkowo, w momencie przepięcia zmniejszone jest ryzyko przebicia izolacji transformatorów izolujących LAN w kartach sieciowych, w wyniku wystąpienia różnic potencjałów pomiędzy poszczególnymi urządzeniami LAN.
Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.
Po stronie chronionej (Device) i niechronionej (Line) zastosowano gniazda RJ-45. Rozwiązanie takie przyspiesza podłączanie przewodów, serwisowanie złożonych paneli ochronnych w szafie Rack oraz ułatwia podłączenie ich do istniejących już instalacji.
Moduł PTF-64-EXT/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu. Moduł może być również stosowany w małych instalacjach i przykręcany do ściany, po zamontowaniu go w obudowie plastikowej PTF-6-Box.
NAZWA PARAMETRU | WARTOŚĆ |
Linia danych | |
---|---|
Ilość kanałów LAN | 4 |
Obsługiwane standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
Zgodność z okablowaniem | Kategoria 5, 5e i 6 |
Złącze wejściowe (strona niechroniona) | Gniazdo Rj-45, ekranowane, 6 kategorii |
Złącze wyjściowe (strona chroniona) | Gniazdo RJ-45, ekranowane, 6 kategorii |
Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA |
Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
Poziom ochrony 1kV/μs (linia-linia) UP | <8V |
Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 75A (2kA po zadziałaniu MOSFET) |
Chronione Linie | 1-2, 3-6, 4-5, 7-8 |
Pojemność (linia-linia) @1MHz | 5pF |
Pojemność (linia-ziemia) @1MHz | 2-3pF |
Element odsprzęgający | Bezpiecznik MOSFET |
Rezystancja szeregowa | 6Ω / linię |
Prąd znamionowy IN | 300mA / linię |
Linia PoE | |
Napięcie znamionowe DC (linia-linia) UN | 57V DC |
Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
Poziom ochrony UP | 75V (po zadziałaniu MOSFET) |
Prąd wyładowczy (8/20µS, linia-linia) Iimp | 73A (2kA po zadziałaniu MOSFET) |
Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA |
Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
Standard pracy PoE | Zgodny ze wszystkimi typami w tym Hi PoE |
Cechy wspólne | |
Wymiary | 100 x 75 x 20 (mm) |
Zastosowanie | Wewnątrz |
Sposób montażu | Montaż w panelu Rack lub obudowie z tworzywa |
Sposób uziemienia | Śruby mocujące |
Temperatura pracy | -30ºC~60ºC |
