Zabezpieczenie przeciwprzepięciowe PTF-68R-EXT/PoE

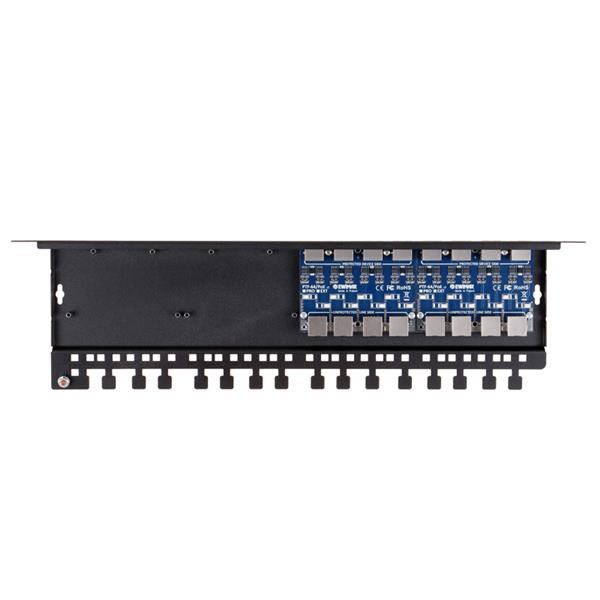

8-kanałowy ogranicznik dedykowany dla sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e oraz 6. Zbudowany jest z dwóch modułów PTF-64-EXT, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowany jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.

Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania ogranicznika serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami Rj-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu ogranicznika, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.

Moduły serii PTF-64 to urządzenia bardzo wysokiej jakości antyprzepięciowej jak i transmisyjnej. Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów w technologii MOSFET, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x250MHz.

Zastosowane komponenty technologii MOSFET drastycznie obniżają wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej (Un). Impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia lub wyładowania jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania, bez użycia technologii MOSFET. W momencie przepięcia zmniejszone jest również ryzyko przebicia izolacji transformatorów izolujących warstwy fizycznej, w wyniku wystąpienia różnic potencjałów pomiędzy lokalnie uziemionymi lub lokalnie zasilanymi urządzeniami LAN.

Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Panel posiada dodatkowe miejsce do zamontowania 2 modułów serii PTF-64 lub PTU-64, co umożliwia rozbudowę ogranicznika w dowolnym czasie, do 16 kanałów maksymalnie. Należy zadbać o właściwe uziemienie ogranicznika przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz ogranicznika przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.

Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE.
