Zabezpieczenie przeciwprzepięciowe PTU-54-ECO/PoE

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 24366

Cena brutto: 252,16 zł

Cena netto: 205,01 zł

Cena katalogowa: 252,16 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

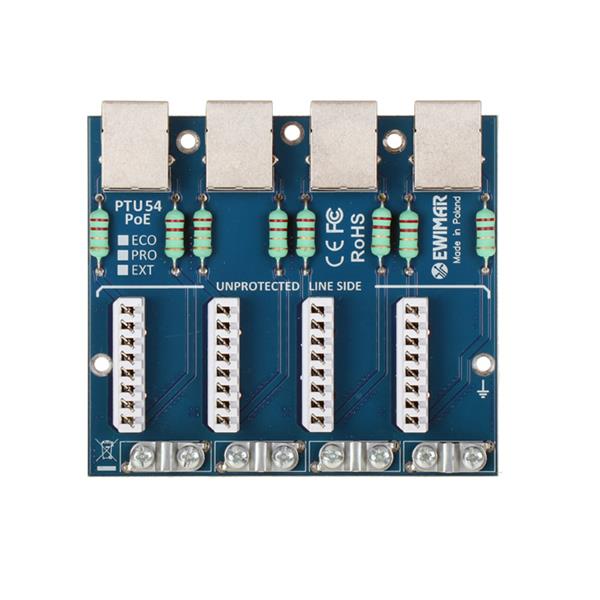

Moduł PTU-54-ECO urządzenie o podwójnej funkcjonalności, integrujący w sobie funkcję ochronną oraz patch-panel zakończenia linii LAN. Nowa seria posiada poprawione parametry transmisyjne i wytrzymałościowe dla długookresowych odciążeń prądowych. Strojone obwody drukowane i lepszej jakości gniazda RJ-45, zapewniają mniejsze przesłuchy i tłumienia linii transmisyjnych a nowe rozwiązania ochronne oraz komponenty pozwalają na poprawną obsługę i ochronę obwodów PoE o mocy do 60W (HiPoE).

PTU-54-ECO/PoE przeznaczony jest do budowy wielokanałowych systemów ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, między innymi do ochrony komputerów, switchy, sterowników PLC, systemów telewizji przemysłowej i innych urządzeń zainstalowanych wewnątrz budynków.

Po stronie niechronionej wyposażony jest w złącza LSA (Krone), co zwiększa wytrzymałość udarową samego połączenia i nie wymaga stosowania dodatkowych patch-paneli zakończenia linii LAN. Metalowe obejmy służą to zamocowania ekranu przewodów FTP, które za ich pośrednictwem są uziemiane (podłączenie do linii PE). Strona chroniona posiada wysokiej jakości gniazda RJ-45, gdzie podłączane są patchcordy do switchy lub innych urządzeń LAN.

Moduł posiada skuteczność udarową minimum 100A na każdy obwód przewodu LAN z bezpośrednim odprowadzaniem ładunku do ziemi. Dodatkowym wyposażeniem są obwody chroniące podłączone urządzenia przed wzrostem zasilania PoE, co może być wynikiem zaindukowanych prądów udarowych w trakcie wyładowania, ale także w wyniku uszkodzenia się zasilacza PoE. Moduły serii PTU-54 współpracują z zasilaniem PoE w standardach z IEEE: 802.3af, 802.3at oraz 802.3bt - typ 3 (HiPoE, UPOE).

Kompatybilny jest ze standardami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem kategorii 5, 5e oraz 6 a dzięki zastosowaniu ekranowanych gniazd, zapewnia pełną kontynuację ekranu przewodów FTP. Ze względu na wewnętrznie połączone pary 4,5 i 7,8 które w wymienionych standardach są używane wyłącznie do zasilania PoE, moduł nie może być elementem biorącym w udziału w pomiarach parametrów okablowania kategorii 5e lub 6.

Moduł przystosowany jest do montażu w obudowach PTU/PTF-5-RACK (do 4 szt), tworząc jednolite wielokanałowe systemy ochronne lub przez zastosowanie różnych modułów, systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym.

Wszystkie moduły serii PTU-54 posiadają uziemienie zrealizowane przez śruby montażowe obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy.


NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

4

Obsługiwane typy sieci LAN

10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6

Złącze wejściowe (przewód)

Złącze LSA (Krone) + Ekran

Złącze wyjściowe (urządzenie)

Gniazdo RJ-45

Rodzaje stosowanych przewodów

UTP / FTP kategorii 5, 5e i 6

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp

100A

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP C3

20V

Prąd wyładowczy (8/20µS, linia-linia ) Iimp

100A

Chronione Linie

1-2, 3-6

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Rezystancja szeregowa

2,2Ω / linię

Prąd znamionowy IN

300mA / linię

Ilość stopni ochronnych

1 (hybrydowy)

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

58V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony UP

93V

Prąd wyładowczy (8/20µS, linia-linia) Iimp

100A

Prąd wyładowczy (8/20µS, linia-ziemia) Iimp

100A

Chronione pary

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)

Straty mocy PoE na obwodach ochronnych

IEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B: 0,13W @48VDC

IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B: 0,35W @54VDC

IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne

Wymiary

100 x 90 x 18 (mm)

Zastosowanie

Wewnątrz

Sposób montażu

Montaż w obudowie RACK 19"

Szczelność obudowy

nie dotyczy

Temperatura pracy

-30ºC~60ºC
