Zabezpieczenie przeciwprzepięciowe PTU-54-EXT/PoE-31368

Zabezpieczenie przeciwprzepięciowe PTU-54-EXT/PoE

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 24368

Cena brutto: 535,06 zł

Cena netto: 435,01 zł

Cena katalogowa: 535,06 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

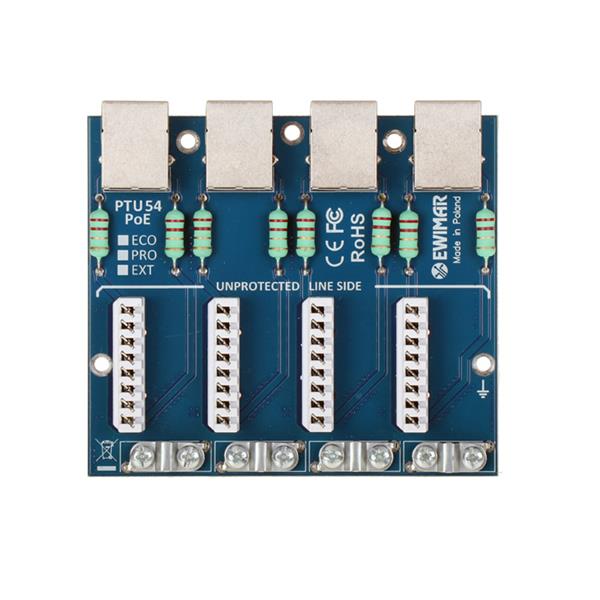

Moduł PTU-54-EXT to moduł zabezpieczający, posiadający najwyższą skuteczność ochronną dzięki technologii MOSFET. Został skonstruowany do ochrony przeciwprzepięciowej urządzeń LAN, instalowanych na zewnątrz budynków, na konstrukcjach metalowych lub na słupach oraz w środowisku przemysłowym, gdzie oprócz typowych przepięć występują również wysokie różnice potencjałów pomiędzy lokalnymi punktami uziemienia.

Złącza LSA (Krone) zastosowane po stronie niechronionej, tworzą podwójną funkcjonalność w postaci patch-panela oraz zabezpieczenia przeciwprzepięciowego. Ponadto złącza LSA posiadają większą wytrzymałość udarową niż gniazda RJ-45 co jest istotne w przypadku przepięć o dużej wartości udarowej.

Zastosowane bezpieczniki MOSFET w bardzo krótkim czasie odłączają obwody strony chronionej od strony niechronionej, powodując odprowadzanie maksymalnej ilości udaru do ziemi, przez co napięcie otrzymywane przez chronione urządzenia jest o kilkukrotnie mniejszej wartości niż w przypadku rozwiązań konwencjonalnych. Ponadto eliminowane są wszelkie impulsy wyrównawcze, powstające pomiędzy podłączonymi urządzeniami LAN w momencie wyładowań oraz załączania się agregatów, UPS-ów lub maszyn przemysłu ciężkiego.

Podobnie jak seria PRO, posiadają podwyższoną wytrzymałość udarową dla każdej żyły przewodu. Bezpośrednie odprowadzanie dużych ładunków bez elementów pośredniczących (zapętlenia przez transformatory lub sprzęganie przez układy diodowe) i rozwiązań obniżających ich ceną, zapewniają łączną ochronę na poziomie 14kA dla całego przewodu FTP.

W porównaniu do poprzednich serii, znacznie lepsze parametry transmisyjne i wytrzymałościowe dla długookresowych odciążeń prądowych. Obwody drukowane z kontrolą impedancji oraz lepszej jakości gniazda RJ-45, zapewniają mniejsze przesłuchy i tłumienia linii transmisyjnych a nowe rozwiązania oraz komponenty dostarczają poprawną obsługę i ochronę PoE do 60W (HiPoE).

Na bazie modułów PTU-54-EXT/PoE, można budować systemy ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, służące do ochrony między innymi komputerów, switchy LAN, sterowników PLC, systemów telewizji przemysłowej i innych urządzeń zainstalowanych na uziemionych konstrukcjach metalowych.

Dodatkowym wyposażeniem są obwody chroniące urządzenia zasilane przez pasywne lub aktywne linie PoE, gdzie uszkodzenie może powstać w wyniku zaindukowanych prądów udarowych w trakcie wyładowania atmosferycznego, ale także w wyniku uszkodzenia się zasilacza PoE. Moduły serii PTF-54 współpracują z zasilaniem PoE w wielu standardach IEEE, w tym: 802.3af, 802.3at oraz 802.3bt - typ 3 (HiPoE, UPOE). Technologia MOSFET nie jest używana w obwodach PoE, jeżeli jest ona również konieczna, należy zastosować system PTU-64 - dedykowany do sieci Gigabit Ethernet

Moduł zabezpieczenia kompatybilny jest z sieciami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem UTP lub FTP, kategorii 5, 5e oraz 6 - dzięki zastosowaniu ekranowanych gniazd zapewnia pełną kontynuację ekranu przewodów. Ze względu na wykorzystanie wyłącznie do zasilania PoE, pary 4,5 i 7,8 zostały pogrupowane - moduł nie może być elementem biorącym w udziału w pomiarach parametrów okablowania kategorii 5e, 6 lub wyższych.

Moduł przeznaczony jest do montażu w dedykowanych panelach Rack 19", model PTU/PTF-5-RACK (do 4 szt), tworząc kompletne wielokanałowe systemy ochronne. Stosując moduły różnych modeli w jednym panelu, uzyskujemy systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym.

Uziemienie modułu PTU-54 odbywa się za pomocą śrub montażowych obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.



NAZWA PARAMETRU

WARTOŚĆ

Linia danych

Ilość kanałów LAN

4

Obsługiwane typy sieci LAN

10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6

Złącze wejściowe (przewód)

Złącze LSA (Krone)

Złącze wyjściowe (urządzenie)

Gniazdo RJ-45

Rodzaje stosowanych przewodów

UTP / FTP kategorii 5, 5e i 6

Napięcie znamionowe DC (linia-ziemia) UN

90V DC

Napięcie maksymalne pracy trwałej (linia-ziemia) UC

110V DC

Poziom ochrony 1kV/μs (linia-ziemia) UP

600V

Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp

2kA na każdą żyłę przewodu (14kA łącznie)

Napięcie znamionowe DC (linia-linia) UN

3,3V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

3,5V DC

Poziom ochrony 1kV/μs (linia-linia) UP C3

8V

Prąd wyładowczy (8/20µS, linia-linia ) Iimp

2kA z uwzględnieniem działania MOSFET

Chronione Linie

1-2, 3-6

Pojemność (linia-linia) @1MHz

6-15pF

Pojemność (linia-ziemia) @1MHz

1-2pF

Rezystancja szeregowa

6Ω / linię

Prąd znamionowy IN

300mA / linię

Ilość stopni ochronnych

3 (GDT, MOSFET, TVS)

Element odsprzęgający

Super szybki bezpiecznik MOSFET

Linia PoE

Napięcie znamionowe DC (linia-linia) UN

58V DC

Napięcie maksymalne pracy trwałej (linia-linia) UC

64V DC

Poziom ochrony UP

93V

Prąd wyładowczy (8/20µS, linia-linia) Iimp

100A

Prąd wyładowczy (8/20µS, linia-ziemia) Iimp

2kA

Chronione pary

(1+2)-(3+6), (4+5)-(7+8)

Standard pracy PoE

zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)

Straty mocy PoE na obwodach ochronnych

IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC

IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne

Wymiary

100 x 90 x 18 (mm)

Zastosowanie

Wewnątrz

Sposób montażu

Montaż w obudowie RACK 19"

Szczelność obudowy

nie dotyczy

Temperatura pracy

-30ºC~60ºC
