Zabezpieczenie przeciwprzepięciowe PTU-68R/ECO/PoE

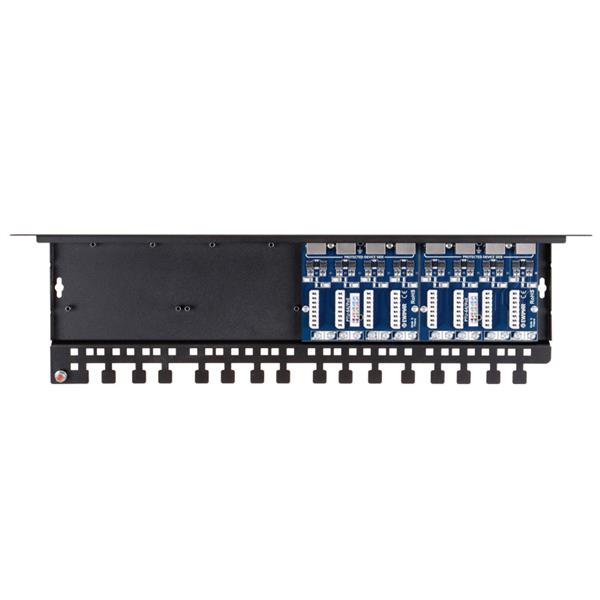

8-kanałowe zabezpieczenie do sieci Gigabit Ethernet, opartych na przewodach kategorii 5, 5e oraz 6. Zbudowane jest z dwóch modułów PTU-64-ECO, zamontowanych w obudowie PTU/PTF-6-RACK. Przeznaczone jest do montażu w szafie Rack 19" na przedniej szynie w przypadku standardowego przeznaczenia lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV - wiele rejestratorów IP posiada wbudowany switch ze złączami z tyłu.

Gniazda RJ-45 z przodu (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN Gigabit Ethernet za pomocą patchcordów. Tylne złącza LSA stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN, bez użycia złączy RJ-45. Rozwiązanie takie tworzy dwa urządzenia w jednym: Patch panel zakończenia linii transmisyjnych i skuteczną ochronę przeciwprzepięciową. Upraszcza to instalację i ogranicza ilość dodatkowych elementów, powodując obniżenie kosztów. W celu zapewnienia kontynuacji ekranu przewodów FTP, należy zastosować patchcordy ekranowane i użyć obejm metalowych, w które wyposażone są płyty elektroniczne.

Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x125MHz.

Niezależny tor zabezpieczający PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w momencie uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Panel zabezpieczający posiada dodatkowe miejsce do zamontowania 2 modułów serii PTF-64 lub PTU-64, co umożliwia jego rozbudowę w dowolnym czasie, do 16 kanałów maksymalnie. Należy zadbać o właściwe uziemienie zabezpieczenia LAN, przez podłączenie dołączonego przewodu do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkową ochronę przed interferencjami przy dużej ilości paneli.

Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie zabezpieczeń po dwóch stronach przewodów: Wielokanałowe po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-ECO/PoE.

Produkt przeznaczony jest do instalacji LAN, w całości umieszczonych wewnątrz budynku i nienarażonych na przeskoki iskrowe od innych niezabezpieczonych instalacji.

Specyfikacja techniczna
