Zabezpieczenie przeciwprzepięciowe PTU-8R-ECO/PoE

Zabezpieczenie przeciwprzepięciowe PTU-8R-ECO/PoE

Czas wysyłki: 24 godziny

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 08328

Cena brutto: 429,27 zł

Cena netto: 349,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

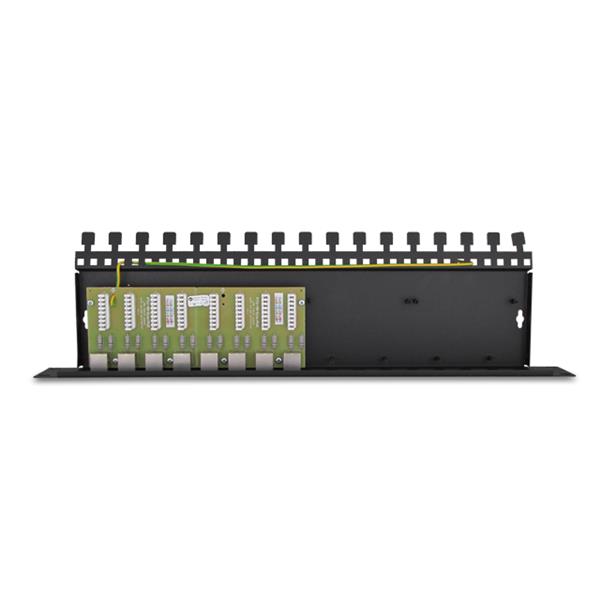

PTU-8R-ECO/PoE to 8-kanałowe urządzenie, łączące w sobie system połączeniowy Krone dla skrętki UTP 5 kategorii z zabezpieczeniem przeciw-przepięciowym, chroniącym sieci LAN przed wyładowaniami atmosferycznymi. System oparty jest na 4-kanałowych wymiennych modułach, które dowolnie dobierane mogą stworzyć urządzenie najbardziej optymalne dla wymagań każdej instalacji.

W opisanym modelu zamontowane są 2 moduły PTU-4R-Eco i miejsce na zamontowanie kolejnych dwóch modułów identycznych lub innych.
Obudowa patch-panela posiada specjalne wypusty, przeznaczone do krępowania przewodów LAN za pomocą opasek zaciskowych. Dodatkowe otwory pozwalają na użycie opasek podwójnie na każdy przewód, co zwiększa wytrzymałość mechaniczną podłączonych przewodów.

Panel przewidziany jest do mocowania jest w szafie Rack 19", zawiera jednak otwory przewidziane do montażu na ścianie. Po założeniu opcjonalnej pokrywy, dodatkowo zabezpieczony jest przed uszkodzeniami mechanicznymi oraz gromadzeniem się brudu.
Urządzenie chroni sieć LAN przed przepięciami, powstającymi w wyniku wyładowań atmosferycznych, elektrostatycznych a także przed aktami wandalizmu.

Seria ECO zalecana jest do instalacji CCTV, w których urządzenia końcowe (kamery rejestratory switche), znajdują się wewnątrz budynku. Jeżeli chcesz zabezpieczyć kamery zewnętrzne, zamontowane na słupach lub dachach, należy użyć panela z serii PRO lub Extreme.


Zabezpieczenie przepięciowe do sieci LAN
patchpanel z funkcja poe.png


Ochrona polega na dławieniu nagłych impulsów elektrostatycznymi małej mocy, powstających względem ziemi (skrowniki jonizujące) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań.
Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.


PTU-8R-ECO/PoE jest specjalnie przewidziany do zasilania urządzeń CCTV z switchów PoE. Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.


Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.



ethernet surge protector PTU-16R-eco-poe
Uproszczony schemat blokowy


Specyfikacja techniczna:

NAZWA PARAMETRU WARTOŚĆ
Linia danych
Ilość kanałów 8
Stopnie ochrony 2 (iskrownik jonizujący, mostek ochronny)
Pojemność linia-linia dla danych 6-8pF @ 0V, 1Mhz
Pojemność linia-ziemia dla danych < 1pF
Poziom ochrony linia-linia dla danych 6V-1kV, 20V @ 100A , 8/20uS Vc
Maksmalne napięcie Uc dla danych 6,8V
Maksymalna moc 8/20uS 2kW
Linia PoE
Ilość kanałów 8
Stopnie ochrony 2 (iskrownik jonizujący, transil)
Poziom ochrony linia-linia dla PoE 10/1000uS 600W / 100A. 10/1000uS
Maksmalne napięcie Uc dla PoE 58V
Poziom ochrony linia-ziemia 90V-4kV, 2~4kA, 8/20uS
Maksymalne napięcie linia-ziemia 90VDC
Standard pracy PoE zgodny z IEEE 802.3af typu B
Cechy wspólne
Złącze wejściowe (linia) Krone - nabijane
Złącze wyjściowe RJ-45
Wyjście uziemiające Tak - dla iskrowników jonizujących
Mocowanie Szafa Rack 19" 1U, ściana
Dodatkowe opcje Wymienne moduły różnych typów, pokrywa ochronna
Wymiary 480 x 41 x 130 (mm)
Temperatura pracy -30~+60°C
