Numer katalogowy: 29343
Kod producenta: SUG-24VAC

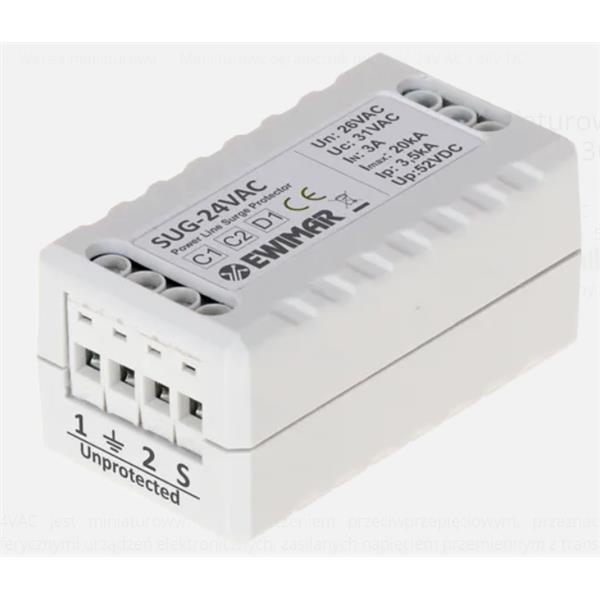

SUG-24VAC jest miniaturowym zabezpieczeniem przeciwprzepięciowym, przeznaczonym do ochrony przed wyładowaniami atmosferycznymi urządzeń elektronicznych, zasilanych napięciem przemiennym z transformatorów 24V lub napięciem stałym 36V.
Możliwość przesyłania prądu do 3A umożliwia zastosowanie do większości instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.
Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Dzięki małym gabarytom nie zajmuje dużo miejsca i może być ukryty w niedużych obudowach lub puszkach elektrycznych.
Urządzenie posiada 2 chronione tory zasilania i dodatkowo chroniony obwód ekranu. Rozwiązanie to może być wykorzystane do instalacji, gdzie konieczne jest ekranowanie zasilania przed zakłóceniami elektromagnetycznymi.
Produkt przeznaczony jest do instalacji zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia przemiennego 24V AC 50Hz lub 60Hz lub do napięcia stałego 36V DC, bez składowej zmiennej w postaci szybkich transmisji danych. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.
NAZWA PARAMETRU | WARTOŚĆ |
Ilość chronionych torów | 3 |
Złącze wejściowe / wyjściowe | Śrubowe |
Napięcie znamionowe DC (Un) | 36V |
Napięcie maksymalne DC (Uc) | 43V |
Napięcie znamionowe AC (Un) | 26V |
Napięcie maksymalne AC (Uc) | 31V |
Prąd znamionowy (In) | 3A |
C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,25kA |
C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
Poziom ochrony 1kV/μs (linia-linia) Up | 50V DC |
Rezystancja szeregowa | ~7mΩ / linię |
Wymiary | 57 x 32 x 28 (mm) |
Sposób montażu | Obudowa wolnostojąca |
Sposób uziemienia | Przewód |
Szczelność obudowy | IP20 |
Temperatura pracy | -40ºC~80ºC |
