Zabezpieczenie przeciwprzepięciowe SUG-4-20mA/DIN-36985

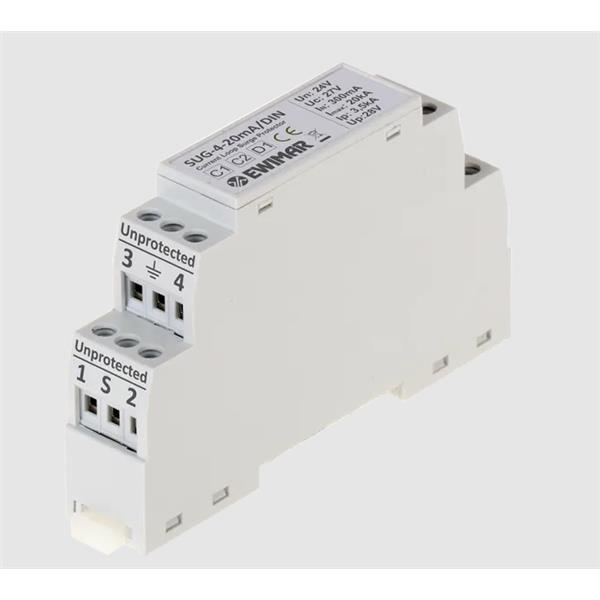

Zabezpieczenie przeciwprzepięciowe SUG-4-20mA/DIN

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29332

Kod producenta: SUG-4-20mA/DIN

Kod EAN: 5904041751769

Cena brutto: 202,95 zł

Cena netto: 165,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

SUG-4-20mA/DIN przeznaczony jest do zabezpieczenia pętli prądowej, używanej w systemach automatyki przemysłowej oraz innych systemów pomiaru.

Mała tłumienność obwodów ochronnych pozwala na przesyłanie również nałożonych na pętlę prądową sygnałów cyfrowych, takich jak na przykład protokół HART.

Produkt posiada 3 stopnie ochronne ograniczające zarówno napięcie udarowe, jak i prąd udarowy. Zastosowane automatyczne bezpieczniki MOSFET z obciążeniem 100mA i bardzo małą histerezą, wielokrotnie podnoszą skuteczność ochronną w porównaniu do tradycyjnych rozwiązań ochronnych.

Wbudowany dodatkowy obwód ochronny ekranu przewodu, może być uziemiony pośrednio przez element gazowy GDT lub bezpośrednio do ziemi. Połączenie ze sobą zacisków 3 i 4 zamyka połączenie ekranu przewodu do ziemi.

Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany z potencjałem pętli prądowej 24VDC.

Skrócona specyfikacja techniczna

NAZWA PARAMETRU

WARTOŚĆ

Ilość chronionych torów

3

Złącze wejściowe / wyjściowe

Śrubowe

Napięcie znamionowe DC (Un)

24V

Napięcie maksymalne DC (Uc)

27V

Napięcie maksymalne AC (Uc)

19V

Prąd znamionowy (In)

100mA

Maksymalny prąd znamionowy

100,5mA

Element odsprzęgający

Bezpiecznik MOSFET

C1: Prąd wyładowczy linia-linia 8/20µs (In)

0,5kA

C2: Prąd wyładowczy linia-ziemia 8/20µs (In)

10kA

C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax)

20kA

D1: Maksymalny prąd piorunowy 10/350µs (Iimp)

3,5kA

Poziom ochrony 1kV/μs (linia-linia) Up

30VDC

Rezystancja szeregowa

7Ω / linię

Wymiary

17,5 x 90 x 57 (mm)

Sposób montażu

Szyna TH (DIN) 35mm

Sposób uziemienia

Przewód

Zajętość szyny

1 moduł

Szczelność obudowy

IP20

Temperatura pracy

-40ºC~80ºC
