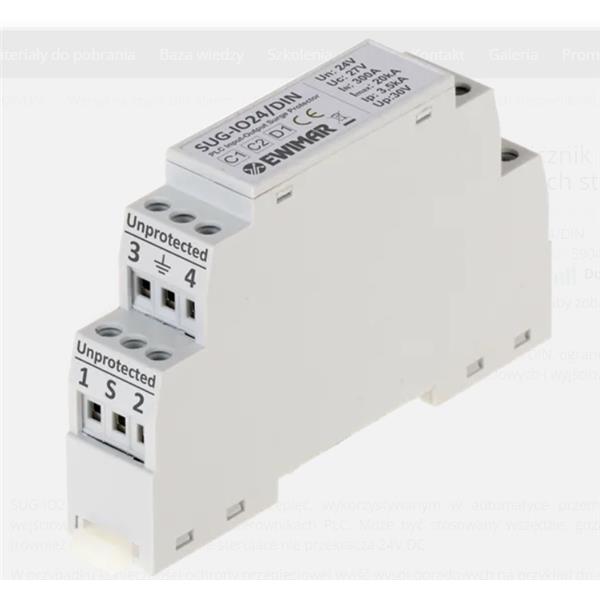

Zabezpieczenie przeciwprzepięciowe SUG-IO24/DIN

SUG-IO24/DIN jest ogranicznikiem przepięć, wykorzystywanym w automatyce przemysłowej do ochrony cyfrowych portów wejściowych lub wyjściowych w sterownikach PLC. Może być stosowany wszędzie, gdzie prąd sterujący nie przekracza 300mA (również impulsowo) a napięcie sterujące nie przekracza 24V DC.

W przypadku konieczności ochrony przepięciowej wyjść wysokoprądowych na przykład do sterowania styczników, należy zastosować typowy ogranicznik dla zasilania, model SUG-24VDC/DIN.

Nowoczesne rozwiązania w postaci bezpieczników MOSFET, ograniczają płynięcie dużych prądów udarowych przez ogranicznik, co skutkuje podwyższoną jego trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić porty cyfrowe przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego.

W przypadku ochrony portów wejściowych sterownika PLC produkt chroni jedno wejście (sygnał + masa) oraz dodatkowo ekran przewodu. Jeżeli ochrona portu wyjściowego nie wymaga ekranu, wtedy zacisk ekranu można potraktować jako masę zasilania a kanały 1 i 2 jako dwa niezależne obwody ochronne. Wtedy można uzyskać ochroną dwóch portów wyjściowych ze wspólną masą.

Wbudowany dodatkowy obwód ochronny ekranu przewodu, może być uziemiony pośrednio przez element gazowy GDT lub bezpośrednio do ziemi. Połączenie ze sobą zacisków 3 i 4 zamyka połączenie ekranu przewodu do ziemi.

Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany z napięciem 24V, również ze składową zmienną, ponieważ może on przesyłać szybkie transmisje danych.
