Strona główna » Systemy CCTV » Zabezpieczenie przeciwprzepięciowe SUG-RS232-4PDIN

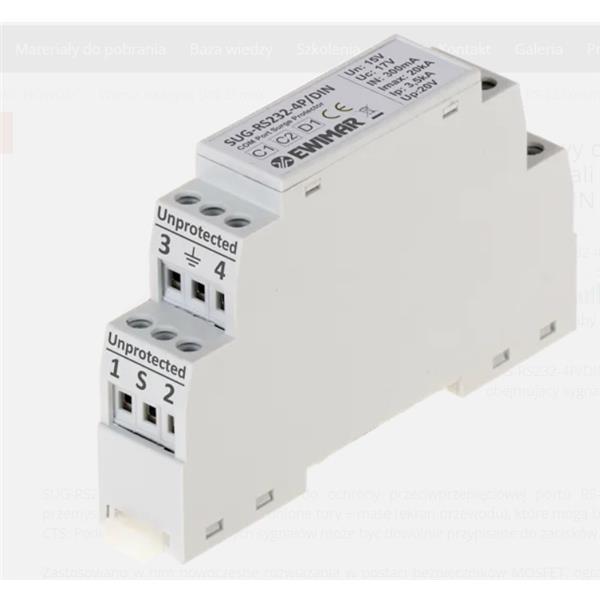

Zabezpieczenie przeciwprzepięciowe SUG-RS232-4PDIN-37007

Zabezpieczenie przeciwprzepięciowe SUG-RS232-4PDIN

Koszt wysyłki: od 17,49 zł

Numer katalogowy: 29355

Kod producenta: SUG-RS232-4P/DIN

Cena brutto: 325,96 zł

Cena netto: 265,01 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

SUG-RS232-4P/DIN przeznaczony jest do ochrony przeciwprzepięciowej portu RS-232 w komputerach PC lub sterownikach przemysłowych. Obejmuje on 4 chronione tory + masę (ekran przewodu), które mogą być wykorzystane to sygnałów RX, TX, RTS oraz CTS. Podłączenie poszczególnych sygnałów może być dowolnie przypisane do zacisków ogranicznika.

Zastosowano w nim nowoczesne rozwiązania w postaci bezpieczników MOSFET, ograniczają płynięcie dużych prądów udarowych przez ogranicznik, co skutkuje podwyższoną jego trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie możliwości pojawienia się prądów wyrównawczych, pomiędzy poszczególnymi urządzeniami.

Struktura składa się z czterech torów ochronnych stopni ucinających i ograniczających napięcie oraz ograniczających prąd powyżej 300mA. Produkt posiada bardzo niską tłumienność, przez co możliwe jest przesyłanie transmisji o bardzo dużych szybkościach.

Masa sygnału stanowiąca jednocześnie ekran przewodu również jest chroniona przed potencjałami względem ziemi oraz poszczególnymi żyłami transmisyjnymi.

Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych.


NAZWA PARAMETRU

WARTOŚĆ

Ilość chronionych torów

5

Złącze wejściowe / wyjściowe

Śrubowe

Napięcie znamionowe DC (Un)

15V

Napięcie maksymalne DC (Uc)

17V

Napięcie maksymalne AC (Uc)

12V

Prąd znamionowy (In)

300mA

C1: Prąd wyładowczy linia-linia 8/20µs (In)

0,5kA

C2: Prąd wyładowczy linia-ziemia 8/20µs (In)

10kA

C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax)

20kA

D1: Maksymalny prąd piorunowy 10/350µs (Iimp)

3,5kA

Poziom ochrony 1kV/μs (linia-linia) Up

20V DC

Rezystancja szeregowa

7Ω / linię

Wymiary

17,5 x 90 x 57 (mm)

Sposób montażu

Szyna TH (DIN) 35mm

Sposób uziemienia

Przewód

Zajętość szyny

1 moduł

Szczelność obudowy

IP20

Temperatura pracy

-40ºC~80ºC
