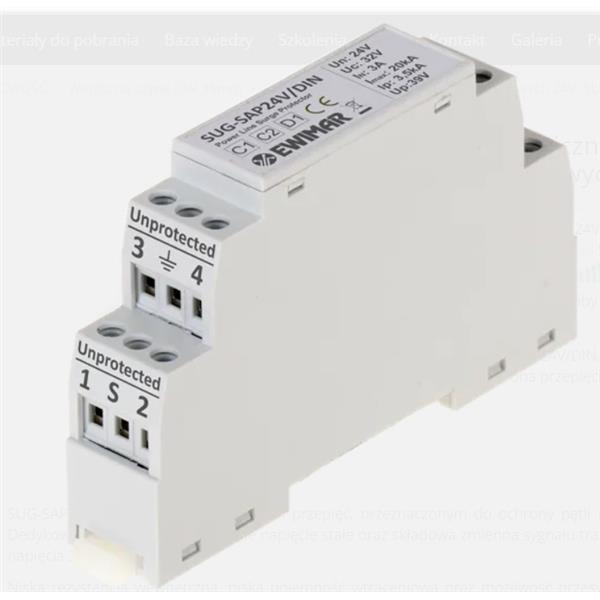

Zabezpieczenie przeciwprzepięciowe SUG-SAP24V/DIN
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 29362
Kod producenta: SUG-SAP24V/DIN
- Opis produktu
- Recenzje produktu (0)
SUG-SAP24VDC/DIN jest ogranicznikiem przepięć, przeznaczonym do ochrony pętli czujek 24V w systemach sygnalizacji pożaru. Dedykowany jest dla instalacji, gdzie napięcie stałe oraz składowa zmienna sygnału transmisyjnego, nie przekraczają maksymalnego napięcia 32V.
Niska rezystancja wewnętrzna, niska pojemność wtrąceniowa oraz możliwość przesyłania prądu do 3A, mają znikomy wpływ na pracę systemu nawet przy jego dużych rozmiarach.
Ogranicznik posiada chroniony zacisk ekranu przewodu, który może być izolowany od ziemi poprzez ochronnik GDT lub połączony z uziemieniem. Połączenie ze sobą zacisków 3 i 4 zamyka połączenie ekranu przewodu do ziemi.
Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.
Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych.
| NAZWA PARAMETRU | WARTOŚĆ |
| Ilość chronionych torów | 3 |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (Un) | 24V |
| Napięcie maksymalne DC (Uc) | 32V |
| Napięcie maksymalne AC (Uc) | 22V |
| Prąd znamionowy (In) | 3A |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,25kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Poziom ochrony 1kV/μs (linia-linia) Up | 40V DC |
| Rezystancja szeregowa | ~70mΩ / linię |
| Wymiary | 17,5 x 90 x 57 (mm) |
| Sposób montażu | Szyna TH (DIN) 35mm |
| Sposób uziemienia | Przewód |
| Zajętość szyny | 1 moduł |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40ºC~80ºC |
