Zasilacz buforowy AWZ110 13,8V/1A 7Ah LM
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 10371
- Opis produktu
- Recenzje produktu (0)
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego. Zasilacz dostarcza napięcia U= 11,0V÷13,8 V DC (10,0V÷13,8 V DC – praca bateryjna) o wydajności prądowej całkowitej I=1,2A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposaŜony jest w zabezpieczenia: przeciwzwarciowe (SCP), przeciąŜeniowe (OLP), termiczne (OHP), nadnapięciowe (OVP). Przystosowany jest do współpracy z akumulatorem ołowiowo-kwasowym, suchym (SLA). Zasilacz kontroluje automatycznie proces ładowania i konserwacji akumulatora, ponadto wyposaŜony jest w dynamiczny test akumulatora oraz jego ochronę przed nadmiernym rozładowaniem (UVP). WyposaŜony jest w optyczną i akustyczną sygnalizację informującą o stanie pracy (zasilanie, awarie). Zasilacz wyposaŜony jest takŜe w wyjścia techniczne (BS, AW) słuŜące do zdalnej kontroli pracy (SSWiN, KD).

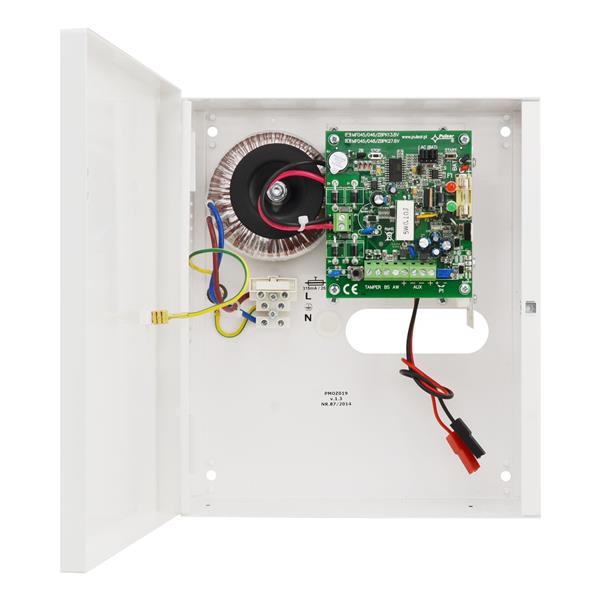

Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 7Ah/12V. Obudowa wyposaŜona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
Specyfikacja
|
Napięcie zasilania |
230V/AC (-15%/+10%) |
|
Częstotliwość zasilania |
50Hz (47÷53HZ) |
|
Moc zasilacza P |
17W max. |
|
Pobór prądu |
0,21 A max. (2,5 A „zimny start”) |
|
Napięcie wyjściowe |
11,0V÷13,8Vdc – praca buforowa 10,0V÷13,8Vdc – praca bateryjna |
|
Czas ustalania, narastania i trzymania napięcia wyjściowego |
500ms/150ms/110ms |
|
Zakres nastawy napięcia |
11,0 V÷15,0 V |
|
Zakres regulacji napięcia |
± 1% |
|
Napięcie tętnienia |
20mV p-p...250mV p-p |
|
Prąd wyjściowy |
1,0 A max. ( stopień 1= 0,69A) |
|
Pobór prądu przez układy zasilacza |
15 mA max. |
|
Prąd ładowania akumulatora |
450mA max. (@7Ah, U bat.=10,0V) (± 5%) |
|
Typ akumulatora |
EUROPOWER EP 7,2-12 |
|
Maksymalny czas ładowania akumulatora |
72h |
|
Zabezpieczenie przed zwarciem SCP |
200% ÷ 250% mocy zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej) |
|
Zabezpieczenie przed przeciąŜeniem OLP |
110% ÷ 150% (@25ºC÷65ºC) mocy zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (odłączenie obwodu wyjściowego DC) |
|
Zabezpieczenie przed zwarciem w obwodzie akumulatora SCP |
4A- ograniczenie prądu, bezpiecznik topikowy F 4A (wymaga wymiany wkładki topikowej) |
|
Zabezpieczenie nadnapięciowe OVP |
U>17,0 V odłączenie napięcia wyjściowego, przywracane automatycznie U> 15,0 V sygnalizacja awarii |
|
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP |
U<10,0 V (± 5%) – odłączenie zacisku -BAT |
|
Wyjścia techniczne: - AW wyjście sygnalizujące awarię zasilacza: wyjścia ( zadziałania SCP, OCP, OVP), akumulatora ( zadziałanie UVP, SCP) - BS wyjście sygnalizujące awarię zasilania sieciowego - TAMPER wyjście sygnalizujące otwarcie obudowy zasilacza |
- typ OC, 50mA max. Stan normalny : poziom L (0V), awaria: poziom hi-Z - typ OC, 50mA max. Stan normalny: poziom hi-Z, awaria: poziom L (0V) - microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
|
Bezpiecznik F1 |
F 4A |
|
Bezpiecznik F2 |
T 250 mA/ 250V |
|
Wymiary obudowy |
205x 235 x 88 (Rys.2) WxHxD |
|
Waga netto/brutto |
1,9/2,0 kg |
