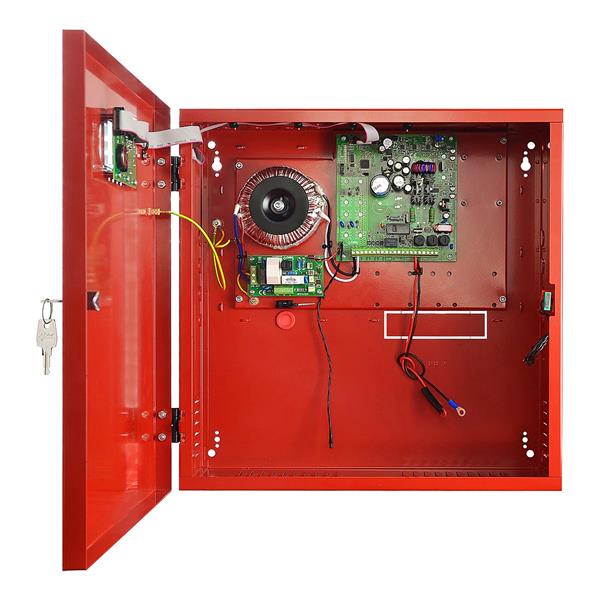

Zasilacz buforowy impulsowy EN54-3A28LCD 27,6V 3A

• zgodność z wymaganiami norm PN-EN 54-4, PN-EN12101-10 oraz pkt. 12.2 wg Rozp.MSWiA z dn.20.06.2007
• bezprzerwowe zasilanie 27,6V DC/ 3A
• miejsce na akumulatory 2x28Ah/12V
• niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2
• wysoka sprawność 84%
• niski poziom tętnień napięcia
• mikroprocesorowy system automatyki
• inteligentna ochrona zasilacza w stanie przeciążenia
• pomiar rezystancji obwodu akumulatorów
• automatyczna kompensacja temperaturowa ładowania akumulatorów
• test akumulatorów
• dwufazowy proces ładowania akumulatorów
• funkcja przyspieszonego ładowania akumulatorów
• kontrola ciągłości obwodu akumulatorów
• kontrola napięcia akumulatorów
• kontrola stanu bezpiecznika akumulatorów
• kontrola ładowania i konserwacji akumulatorów
• ochrona akumulatorów przed nadmiernym rozładowaniem (UVP)
• ochrona akumulatorów przed przeładowaniem
• zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
• kontrola prądu obciążenia
• kontrola napięcia wyjściowego
• kontrola stanu bezpieczników wyjść AUX1 i AUX2
• pomiar napięcia sieci zasilającej 230V AC
• port komunikacyjny „SERIAL” z zaimplementowanym protokołem MODBUS RTU
• darmowy program “PowerSecurity” do monitorowania parametrów pracy zasilacza
• zdalny monitoring (opcja: WiFi, Ethernet, RS485, USB)
• zdalny test akumulatorów (wymagane dodatkowe moduły)
• współpraca z modułami bezpiecznikowymi EN54-LB4 i EN54-LB8 (opcjonalnie)
• optyczna sygnalizacja przeciążenia zasilacza OVL
• sygnalizacja akustyczna awarii
• wybór czasu sygnalizacji zaniku sieci 230V
• wyjście awarii zbiorczej ALARM
• wejście awarii zbiorczej EXTi
• sterowane wyjście przekaźnikowe EXTo
• wejścia/wyjścia techniczne z izolacją galwaniczną
• wyjście techniczne EPS sygnalizacji zaniku sieci 230V AC
• wyjście techniczne PSU sygnalizacji awarii zasilacza
• wyjście techniczne APS sygnalizacji awarii akumulatorów
• wewnętrzna pamięć stanu pracy zasilacza
• sygnalizacja optyczna - panel LCD
  1. wskazania parametrów elektrycznych, np.: napięcie, prąd, rezystancja obwodu, napięcie sieci zasilającej 230V AC
  2. sygnalizacja awarii
  3. konfiguracja ustawień zasilacza z poziomu panelu
  4. 2 poziomy dostępu zabezpieczone hasłami
  5. historia pracy zasilacza
  6. historia awarii
  7. zegar czasu rzeczywistego z podtrzymaniem bateryjnym
• wskazania prądu wyjściowego
• wskazania napięcia wyjściowego AUX1, AUX2
• wskazania rezystancji obwodu akumulatorów
• wskazania napięcia sieci zasilającej 230V AC
• kody awarii wraz z historią
• zabezpieczenia:
  1. przeciwzwarciowe SCP
  2. przeciążeniowe OLP

  3. termiczne OHP
  4. nadnapięciowe OVP
  5. przepięciowe
  6. antysabotażowe: otwarcie obudowy -TAMPER

• zamykanie obudowy - zamek
• chłodzenie konwekcyjne

Specyfikacja

Klasa funkcjonalna PN-EN 12101-10:2007	A
Napięcie zasilania	230V AC (-15%/+10%)
Pobór prądu	0,56A  230V AC
Częstotliwość zasilania	50Hz
Moc zasilacza	83W
Sprawność	84%
Napięcie wyjściowe w 20 ºC	22,0V÷ 27,6V DC - praca buforowa 20,0V÷ 27,6V DC - praca bateryjna
Prąd wyjściowy	Praca ciągła: Imax a = 1,5A Praca chwilowa: Imax b = 3A
Maksymalna rezystancja obwodu akumulatorów	300m Ohm
Napięcie tętnienia	90mVp-p max.
Pobór prądu przez układy zasilacza podczas pracy bateryjnej	I = 65mA I = 55mA - wyłączone podświetlenie pulpitu LCD Uwaga ! Jeżeli do zasilacza zostanie dołączony interfejs komunikacyjny lub moduł bezpiecznikowy wówczas należy doliczyć dodatkowy pobór prądu.
Prąd ładowania akumulatorów	1,5A
Współczynnik kompensacji temperaturowej napięcia akumulatorów	-40mV/ ºC (-5 ºC ÷ 40 ºC)
Sygnalizacja niskiego napięcia akumulatorów	Ubat < 23V, podczas pracy bateryjnej
Zabezpieczenie nadnapięciowe OVP	U>30,5V±0,5V - odłączenie napięcia wyjściowego(odłączenie AUX+), przywracane automatycznie
Zabezpieczenie przed zwarciem SCP	F5A - bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie przed przeciążeniem OLP	Programowo - sprzętowe
Zabezpieczenie w obwodzie akumulatorów SCP i odwrotna polaryzacja podłączenia	F6,3A - bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP	U<20V (± 2%) - odłączenie akumulatorów,
Sygnalizacja otwarcia pokrywy zasilacza	Mikrowyłącznik TAMPER
Wyjścia techniczne: - EPS FLT; wyjście sygnalizujące awarię zasilania AC - APS FLT; wyjście sygnalizujące awarię akumulatorów - PSU FLT; wyjście sygnalizujące awarię zasilacza - ALARM; wyjście sygnalizujące awarię zbiorczą	typ - elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS - opóźnienia ok. 10s/1m/10m/30m (+/-5%) – konfiguracja z poziomu pulpitu
	typ - elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
Wejście techniczne EXTi	Napięcie załączenia - 10÷30V DC Napięcie wyłączenia - 0÷2V DC Poziom izolacji galwanicznej 1500VRMS
Wyjście przekaźnikowe EXTo	1A  30V DC /50V AC
Sygnalizacja optyczna:	diody LED na pcb zasilacza, panel LCD wskazania parametrów elektrycznych, np.: napięcie, prąd, rezystancja obwodu, napięcie sieci zasilającej sygnalizacja awarii konfiguracja ustawień zasilacza z poziomu panelu 2 poziomy dostępu zabezpieczone hasłami historia pracy zasilacza – 6144 wartości historia zdarzeń - 2048 zdarzeń zegar czasu rzeczywistego z podtrzymaniem bateryjnym
Sygnalizacja akustyczna:	sygnalizator piezoelektryczny ~75dB /0,3m
Bateria wyświetlacza LCD	3V, litowa, CR2032
Bezpieczniki: - FMAINS - FBAT - FAUX1 - FAUX2	T 3,15A / 250V F 6,3A / 250V F 3,15 / 250V F 5A / 250V
Akcesoria dodatkowe (nie będące na wyposażeniu zasilacza)	interfejs USB-TTL „INTU”; komunikacja USB-TTL interfejs RS485 „INTR”; komunikacja RS485 interfejs USB-RS485 „INTUR”; komunikacja USB-RS485 interfejs Ethernet „INTE”; komunikacja ethernet interfejs WiFi “INTW”; komunikacja bezprzewodowa WiFi interfejs RS485-Ethernet “INTRE”; komunikacja RS485-Ethernet interfejs RS485-WiFi “INTRW”; komunikacja bezprzewodowa RS485-WiFi
Warunki pracy	2 klasa środowiskowa (PN-EN12101-10:2007 ), -5 °C÷75 °C
Obudowa	Blacha stalowa DC01, 1,2mm, kolor RAL3001 - czerwony
Wymiary	420 x 420 x 182 (WxHxD) mm (+/- 2)
Waga netto/brutto	10,3/ 11,9 kg
Miejsce na akumulatory	2x28Ah/12V (SLA) max. 370 x 180 x 175mm (WxHxD) max
Zamykanie	Zamek na klucz
Certyfikaty, deklaracje	Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0385, świadectwo dopuszczenia CNBOP-PIB Nr 2174/2014 CE, RoHS
Uwagi	Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne.
