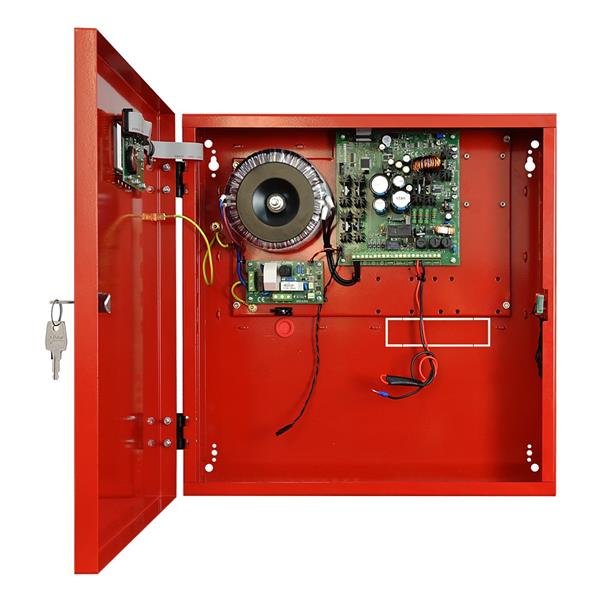

Zasilacz buforowy impulsowy EN54-7A17LCD 27,6V 7A

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 15188

Cena brutto: 1 514,13 zł

Cena netto: 1 231,00 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Cechy produktu

zgodność z wymaganiami norm PN-EN 54-4, PN-EN12101-10 oraz pkt. 12.2 wg Rozp.MSWiA z dn.20.06.2007
bezprzerwowe zasilanie 27,6V DC/ 7A
miejsce na akumulatory 2x17Ah/12V
niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2
wysoka sprawność 82%
niski poziom tętnień napięcia
mikroprocesorowy system automatyki
inteligentna ochrona zasilacza w stanie przeciążenia
pomiar rezystancji obwodu akumulatorów
automatyczna kompensacja temperaturowa ładowania akumulatorów
test akumulatorów
dwufazowy proces ładowania akumulatorów
funkcja przyspieszonego ładowania akumulatorów
kontrola ciągłości obwodu akumulatorów
kontrola napięcia akumulatorów
kontrola stanu bezpiecznika akumulatorów
kontrola ładowania i konserwacji akumulatorów
ochrona akumulatorów przed nadmiernym rozładowaniem (UVP)
ochrona akumulatorów przed przeładowaniem
zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
kontrola prądu obciążenia
kontrola napięcia wyjściowego
kontrola stanu bezpieczników wyjść AUX1 i AUX2
pomiar napięcia sieci zasilającej 230V AC
port komunikacyjny „SERIAL” z zaimplementowanym protokołem MODBUS RTU
darmowy program “PowerSecurity” do monitorowania parametrów pracy zasilacza
zdalny monitoring (opcja: WiFi, Ethernet, RS485, USB)
zdalny test akumulatorów (wymagane dodatkowe moduły)
współpraca z modułami bezpiecznikowymi EN54-LB4 i EN54-LB8 (opcjonalnie)
optyczna sygnalizacja przeciążenia zasilacza OVL
sygnalizacja akustyczna awarii
wybór czasu sygnalizacji zaniku sieci 230V
wyjście awarii zbiorczej ALARM
wejście awarii zbiorczej EXTi
sterowane wyjście przekaźnikowe EXTo
wejścia/wyjścia techniczne z izolacją galwaniczną
wyjście techniczne EPS sygnalizacji zaniku sieci 230V AC
wyjście techniczne PSU sygnalizacji awarii zasilacza
wyjście techniczne APS sygnalizacji awarii akumulatorów
wewnętrzna pamięć stanu pracy zasilacza
sygnalizacja optyczna - panel LCD
1. wskazania parametrów elektrycznych, np.: napięcie, prąd, rezystancja obwodu, napięcie sieci zasilającej 230V AC
2. sygnalizacja awarii
3. konfiguracja ustawień zasilacza z poziomu panelu
4. 2 poziomy dostępu zabezpieczone hasłami
5. historia pracy zasilacza
6. historia awarii
7. zegar czasu rzeczywistego z podtrzymaniem bateryjnym
wskazania prądu wyjściowego
wskazania napięcia wyjściowego AUX1, AUX2
wskazania rezystancji obwodu akumulatorów
wskazania napięcia sieci zasilającej 230V AC
kody awarii wraz z historią
zabezpieczenia:
1. przeciwzwarciowe SCP
2. przeciążeniowe OLP
3. termiczne OHP
4. nadnapięciowe OVP
5. przepięciowe
6. antysabotażowe: otwarcie obudowy -TAMPER
zamykanie obudowy - zamek
chłodzenie konwekcyjne

Specyfikacja

Klasa funkcjonalna PN-EN 12101-10:2007	A
Napięcie zasilania	230V AC (-15%/+10%)
Pobór prądu	1,36A 230V AC
Częstotliwość zasilania	50Hz
Moc zasilacza	193W
Sprawność	82%
Napięcie wyjściowe w 20 ºC	22,0V÷ 27,6V DC - praca buforowa 20,0V÷ 27,6V DC - praca bateryjna
Prąd wyjściowy	Praca ciągła: Imax a = 6A Praca chwilowa: Imax b = 7A
Maksymalna rezystancja obwodu akumulatorów	300m Ohm
Napięcie tętnienia	100mVp-p max.
Pobór prądu przez układy zasilacza podczas pracy bateryjnej	I = 65mA I = 55mA - wyłączone podświetlenie pulpitu LCD Uwaga ! Jeżeli do zasilacza zostanie dołączony interfejs komunikacyjny lub moduł bezpiecznikowy wówczas należy doliczyć dodatkowy pobór prądu.
Prąd ładowania akumulatorów	1A
Współczynnik kompensacji temperaturowej napięcia akumulatorów	-40mV/ ºC (-5 ºC ÷ 40 ºC)
Sygnalizacja niskiego napięcia akumulatorów	Ubat < 23V, podczas pracy bateryjnej
Zabezpieczenie nadnapięciowe OVP	U>30,5V±0,5V - odłączenie napięcia wyjściowego(odłączenie AUX+), przywracane automatycznie
Zabezpieczenie przed zwarciem SCP	F8A - bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie przed przeciążeniem OLP	Programowo - sprzętowe
Zabezpieczenie w obwodzie akumulatorów SCP i odwrotna polaryzacja podłączenia	F10A - bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP	U<20V (± 2%) - odłączenie akumulatorów,
Sygnalizacja otwarcia pokrywy zasilacza	Mikrowyłącznik TAMPER
Wyjścia techniczne: - EPS FLT; wyjście sygnalizujące awarię zasilania AC - APS FLT; wyjście sygnalizujące awarię akumulatorów - PSU FLT; wyjście sygnalizujące awarię zasilacza - ALARM; wyjście sygnalizujące awarię zbiorczą	typ - elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS - opóźnienia ok. 10s/1m/10m/30m (+/-5%) – konfiguracja z poziomu pulpitu
	typ - elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
Wejście techniczne EXTi	Napięcie załączenia - 10÷30V DC Napięcie wyłączenia - 0÷2V DC Poziom izolacji galwanicznej 1500VRMS
Wyjście przekaźnikowe EXTo	1A 30V DC /50V AC
Sygnalizacja optyczna:	diody LED na pcb zasilacza, panel LCD wskazania parametrów elektrycznych, np.: napięcie, prąd, rezystancja obwodu, napięcie sieci zasilającej sygnalizacja awarii konfiguracja ustawień zasilacza z poziomu panelu 2 poziomy dostępu zabezpieczone hasłami historia pracy zasilacza – 6144 wartości historia zdarzeń - 2048 zdarzeń zegar czasu rzeczywistego z podtrzymaniem bateryjnym
Sygnalizacja akustyczna:	sygnalizator piezoelektryczny ~75dB /0,3m
Bateria wyświetlacza LCD	3V, litowa, CR2032
Bezpieczniki: - FMAINS - FBAT - FAUX1 - FAUX2	T 6,3A / 250V F 10A / 250V F 8A / 250V F 8A / 250V
Akcesoria dodatkowe (nie będące na wyposażeniu zasilacza)	interfejs USB-TTL „INTU”; komunikacja USB-TTL interfejs RS485 „INTR”; komunikacja RS485 interfejs USB-RS485 „INTUR”; komunikacja USB-RS485 interfejs Ethernet „INTE”; komunikacja ethernet interfejs WiFi “INTW”; komunikacja bezprzewodowa WiFi interfejs RS485-Ethernet “INTRE”; komunikacja RS485-Ethernet interfejs RS485-WiFi “INTRW”; komunikacja bezprzewodowa RS485-WiFi
Warunki pracy	2 klasa środowiskowa (PN-EN12101-10:2007 ), -5 °C÷75 °C
Obudowa	Blacha stalowa DC01, 1,2mm, kolor RAL3001 - czerwony
Wymiary	420 x 420 x 102 (WxHxD) mm (+/- 2)
Waga netto/brutto	10,4/ 11,7 kg
Miejsce na akumulatory	2x17Ah/12V (SLA) max. 370 x 180 x 95mm (WxHxD) max
Zamykanie	Zamek na klucz
Certyfikaty, deklaracje	Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0385, świadectwo dopuszczenia CNBOP-PIB Nr 2174/2014 CE, RoHS
Uwagi	Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne.
