Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcia U =13,8V DC o wydajności prądowej:

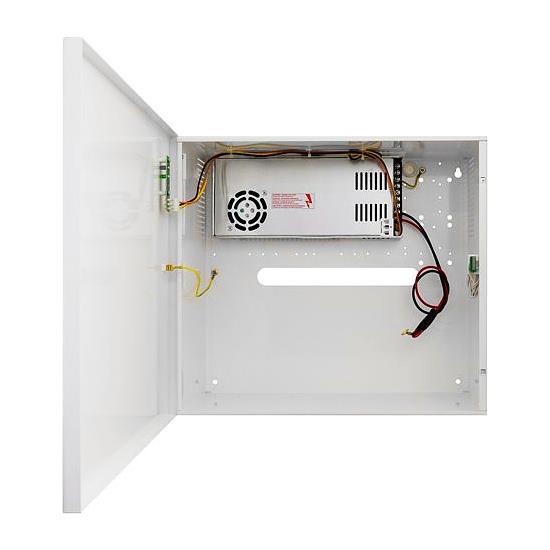

W przypadku zaniku napięcia sieciowego 230V następuje natychmiastowe przełączenie na zasilanie z akumulatora. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 65Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). W obudowie zasilacza przewidziano miejsce na dodatkowe moduły (listwy bezpiecznikowe, reduktory napięcia i przetwornice DC-DC).
Typ zasilacza | A (EPS - External Power Source) |
Napięcie zasilania | 176÷264V AC 50Hz |
Pobór prądu | 1,5A 230V AC max. |
Moc zasilacza | 300W max. |
Sprawność | 85% |
Współczynnik mocy PF | >0,95 230V AC |
Napięcie wyjściowe | 11V÷ 13,8V DC - praca buforowa 9,5V÷13,8V DC - praca bateryjna |
Prąd wyjściowy tAMB<30°C | 18A + 2A ładowanie akumulatora 16A + 4A ładowanie akumulatora 12A + 8A ładowanie akumulatora |
Prąd wyjściowy tAMB=40°C | 12A + 2A ładowanie akumulatora 10A + 4A ładowanie akumulatora 6A + 8A ładowanie akumulatora |
Zakres regulacji napięcia wyjściowego | 12÷14V DC |
Napięcie tętnienia | 120 mV p-p max. |
Pobór prądu przez układy zasilacza | 170 mA |
Prąd ładowania akumulatora | 2A, 4A lub 8A ustawiany zworką |
Zabezpieczenie przed zwarciem SCP | elektroniczne, automatyczny powrót |
Zabezpieczenie przeciążeniowe OLP | 105-150% mocy zasilacza, automatyczny powrót |
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | bezpiecznik topikowy 30A |
Zabezpieczenie przepięciowe | warystory |
Zabezpieczenie nadnapięciowe OVP | >16V (zadziałanie wymaga odłączenia napięcia zasilania na czas min. 20 s.) |
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP | U<9,5V (± 5%) - odłączenie zacisku akumulatora |
Zabezpieczenie antysabotażowe: - TAMPER wyjście sygnalizujące otwarcie obudowy zasilacza |
- microswitch, styki NC (obudowa zamknięta), 0,5A 50V DC (max.) |
Optyczna sygnalizacja pracy | tak - diody LED |
Warunki pracy | II klasa środowiskowa, -10°C÷40°C |
Obudowa | Blacha stalowa, DC01 1,0mm kolor RAL 9003 |
Wymiary | 400 x 350 x 170+8 mm (WxHxD) |
Waga netto/brutto | 6,7/ 7,0 kg |
Miejsce na akumulator | 65Ah/12V (SLA) max. 360 x 175 x 165mm (WxHxD) max |
Zamykanie | wkręt walcowy x 2 (z czoła), możliwość montażu zamka |
Deklaracje | CE, RoHS |
Uwagi: | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie zasilacza: wymuszone - wbudowany wentylator |
