HPSB7012E
ZASILACZ BUFOROWY, IMPULSOWY 13,8V/DC, BEZ AUTOMATYCZNEJ KONTROLI PRACY
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej:
• Prąd wyjściowy 6A + 1A ładowanie akumulatora
• Prąd wyjściowy 5A + 2A ładowanie akumulatora
• Sumaryczny prąd odbiorników + akumulator wynosi max. 7A

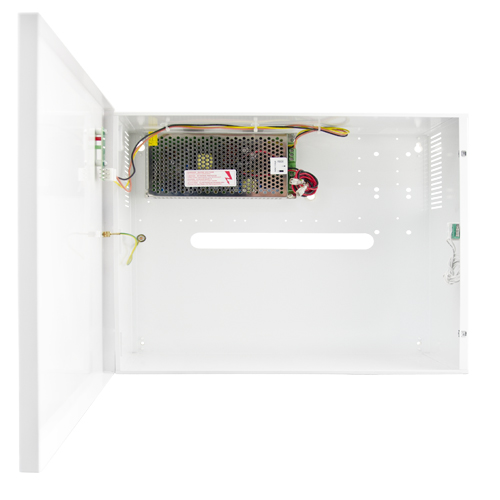

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 65Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
CECHY ZASILACZA:
• Bezprzerwowe zasilanie DC 13,8V/6A
• Miejsce na akumulator 65Ah/12V
• Szeroki zakres napięcia zasilania AC 176÷264V
• Wysoka sprawność 80%
• Kontrola ładowania i konserwacji akumulatora
• Ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• Prąd ładowania akumulatora 1A/2A, przełączany zworką
• Sygnalizacja optyczna LED
• Zabezpieczenia:
- przeciwzwarciowe SCP
- nadnapięciowe OVP
- przeciążeniowe OLP
- przepięciowe (wejście AC)
- antysabotażowe
DANE TECHNICZNE:
• Typ zasilacza: A (EPS - External Power Source)
• Zasilanie: 176÷264VAC 50÷60Hz
• Pobór prądu: 0,95A@230VAC max.
• Moc zasilacza: 100W max.
• Sprawność: 80%
• Napięcie wyjściowe:
- 13,8V DC – praca buforowa
- 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy:
- 6A+1A ładowanie akumulatora
- 5A+2A ładowanie akumulatora
• Prąd wyjściowy tAMB<30°C:
- 6,0A+1,0A ładowanie akumulatora
- 5,0A+2,0A ładowanie akumulatora
• Prąd wyjściowy tAMB=40°C:
- 4,9A+1,0A ładowanie akumulatora
- 3,9A+2,0A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 12÷14,5V DC
• Napięcie tętnienia: 120mV p-p max.
• Prąd ładowania akumulatora: 1A lub 2A max. @ 65Ah (±5%) – przełączany zworką
• Zabezpieczenie przed zwarciem SCP: elektroniczne
• Zabezpieczenie przed przeciążeniem OLP: bezpiecznik polimerowy
• Zabezpieczenie nadnapięciowe OVP: U>115%÷150% napięcia wyjściowego – odłączenie napięcia wyjściowego, przywracane automatycznie
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (±5%) – odłączenie zacisku akumulatora
• Optyczna sygnalizacja pracy: diody LED
• Warunki pracy: II klasa środowiskowa, -10°C ÷ 40°C
• Obudowa: metalowa IP20, kolor RAL9003
• Wymiary: 405 x 355 x 170 + 8 mm (400 x 350 x 170) (WxHxD) (+/-2)
• Waga netto/brutto: 5,95kg/6,35kg
• Miejsce na akumulator: 65Ah/12V (SLA) max.
• Zamykanie: wkręt walcowy x2 (z czoła) (możliwość montażu zamka)
• Zabezpieczenie antysabotażowe: 1x mikrowyłącznik: otwarcie obudowy 0,5A@50VDC max, NC
• Uwagi: Obudowa posiada dystans od ściany (podłoża) – 8mm, chłodzenie zasilacza: konwekcyjne, złącza: zasilanie: Ø0,63÷2,4 I/O PCB: Ø0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.
