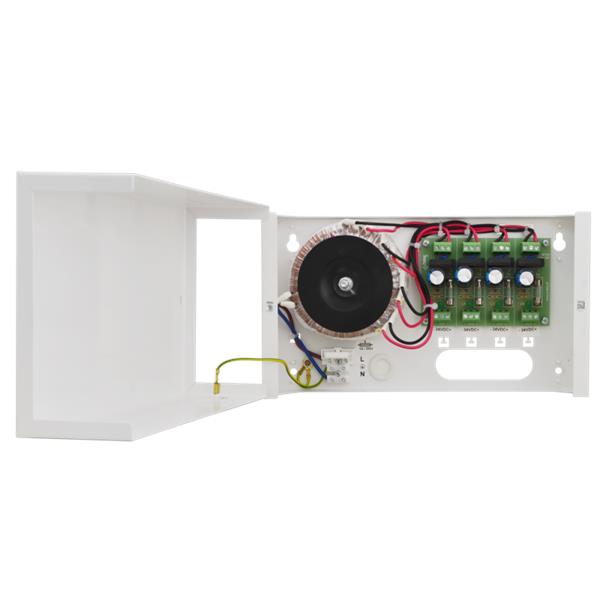

Zasilacz CCTV PSCU04344SEP z sep. galwaniczną

Zasilacz systemu CCTV PSCU 34VDC/4A/4x1A/SEP

• obudowa: metalowa, natynkowa, IP20
• współpraca: DC/DC10H, DC/DC15H
• separacja galwaniczna
• liczba wyjść zasilania: 4x 1A / 34V DC
• zasilanie: 230V AC, 50Hz
• moc zasilacza: 120W max.
• pobór prądu: 0,8A / 230V AC
• sygnalizacja pracy: diody LED
• zamykanie: skręcana

• zabezpieczenia: przeciwzwarciowe, przeciążeniowe, przepięciowe, termiczne transformatora
• waga: 3,25kg
• wymiary: 270 x 154 x 80mm
• gwarancja: 5 lat od daty produkcji

Zasilacz PSCU04344SEP marki PULSAR przeznaczony jest do zasilania urządzeń CCTV. Zasilacz dostarcza napięcie stałe w zakresie 30÷35V DC o wydajności prądowej I=4x1A, które jest podawane poprzez linię zasilającą do przetwornic DCDC10H lub DCDC15H. O wyborze przetwornicy decyduje maksymalny pobór prądu kamery. Przetwornica DCDC10H dedykowana jest do zasilania kamer o poborze prądu 0,8A/12VDC max. Do kamer o poborze prądu 1,2A/12V DC max dedykowana jest przetwornica DCDC15H. W przetwornicach napięcie jest stabilizowane do wartości 12VDC umożliwiając zasilanie kamer. Zasilacz posiada 4 niezależne, odseparowane galwanicznie wyjścia zabezpieczone bezpiecznikami topikowymi 1A.

Sygnalizacja optyczna...

Zasilacz wyposażony jest w cztery diody LED w kolorze zielonym, które umieszczone zostały na płycie PCB. Ich zadaniem jest sygnalizowanie obecność napięcia DC na wyjściach AUX1÷AUX4. W stanie normalnym dioda świeci światłem ciągłym, w przypadku zwarcia lub przeciążenia wyjścia dioda jest zgaszona.

Zastosowanie...

Typowym zastosowaniem zasilacza PSCU04344SEP jest zasilanie czterech kamer CCTV przy użyciu skrętki czteroparowej, w której trzy pary wykorzystane są do dystrybucji zasilania a jedna para do przesyłania sygnału wideo. Odległość pomiędzy zasilaczem a przetwornicami DC/DC zależy od rodzaju zastosowanego przewodu i prądu pobieranego przez kamery.

Rys.1 Schemat zastosowania zasilacza w systemie monitoringu.
