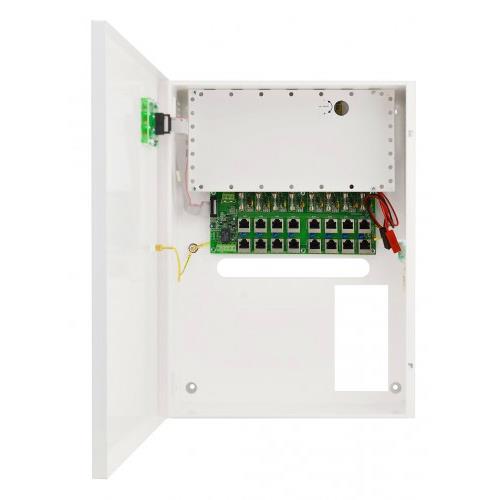

Zasilacz impulsowy POE084824B 54V 8x0,3A 4x7Ah
Czas wysyłki: 24 godziny
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 09997
- Opis produktu
- Recenzje produktu (0)
Zasilacz przeznaczony jest do zasilania maksymalnie 8 kamer internetowych wymagających stabilizowanego napięcia 48V DC(+/-15%). Zasilacz dostarcza napięcia 54V DC o wydajności prądowej I=8x0,3A+0,2A* ładowanie akumulatora. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz posiada 8 wyjść zabezpieczonych niezależnie bezpiecznikami topikowymi lub polimerowymi PTC. Awaria (zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC i odłączenie obwodu od zasilania DC (+U). Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd.. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi- Z) i dioda L oraz następuje przełączenie styków przekaźnika. Zasilacz umieszczony jest w obudowie metalowej z FPS panelem sygnalizacyjnym wyposażonej w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). Zasilanie do kamer jest dostarczane przy pomocy okablowania sieciowego z wykorzystaniem pary 4/5 (+) i 7/8 (-) które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).
Zasilacz nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych!
W czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=8x0,3A*.Maksymalny prąd ładowania akumulatora wynosi 0,2A. Sumaryczny prąd odbiorników + akumulator wynosi max. 2,6A.
Cechy produktu
- bezprzerwowe zasilanie DC 54V/8x0,3A*
- miejsce na akumulatory 4x7Ah/12V
- uniwersalny zakres napięcia zasilania AC: 88÷264V
- wysoka sprawność 84%
- kontrola ładowania i konserwacji akumulatorów
- ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
- prąd ładowania akumulatora 0,2A
- zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
- przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
- kontrola obecności napięcia na wyjściach AUX1 ÷ AUX8
- wyjście techniczne FPS - sygnalizacja zadziałania bezpiecznika wyjściowego - przekaźnikowe i typu OC
- sygnalizacja optyczna LED
- zabezpieczenia:
- przeciwzwarciowe SCP
- nadnapięciowe OVP
- przepięciowe
- antysabotażowe
- przeciążeniowe OLP
- blacha montażowa do zamontowania przełącznika sieciowego – Ethernet Switch/Hub
Specyfikacja
| Typ zasilacza: | A (EPS - External Power Source) |
| Zasilanie: | 88÷264V AC |
| Pobór prądu: | 1,5A 230VAC max. |
| Moc zasilacza: | 140,3W max. |
| Sprawność: | 84% |
| Napięcie wyjściowe: | 44V÷ 54V DC - praca buforowa 37V÷ 54V DC - praca bateryjna |
| Zakres regulacji napięcia wyjściowego: | 48÷58V DC |
| Prąd wyjściowy tAMB<30°C: | 8x0,3A |
| Prąd wyjściowy tAMB=40°C: | 8x0,21A |
| Napięcie tętnienia: | 240mV p-p max. |
| Prąd ładowania akumulatora: | 0,2A max. 4x7Ah (± 5%) |
| Zabezpieczenie przeciwzwarciowe SCP: | MODUŁ PoE 8 x F 0,5A lub 8 x PTC 0,5A (wybierane zworką) MODUŁ ZASILACZA 105% ÷ 150% mocy zasilacza, automatyczny powrót |
| Zabezpieczenie przeciążeniowe OLP: | 105% ÷ 150% mocy zasilacza, automatyczny powrót |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | bezpiecznik topikowy |
| Zabezpieczenie przepięciowe | 8x warystor |
| Zabezpieczenie nadnapięciowe OVP: | 62,1÷72,9V DC |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: | U<37 V (± 5%) – odłączenie zacisku akumulatora |
| Zabezpieczenie antysabotażowe: - TAMPER wyjście sygnalizujące otwarcie obudowy zasilacza |
- microswitch, styki NC (obudowa zamknięta), 0,5A 50V DC (max.) |
| Wyjścia techniczne: - FPS; wyjście sygnalizujące zadziałanie bezpiecznika wyjściowego |
- typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom H (hi-Z), (powrót automatyczny po powrocie prawidłowej pracy) - typu przekaźnikowego: 1A 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s |
| Optyczna sygnalizacja pracy: | Tak - diody LED |
| Warunki pracy: | II klasa środowiskowa, -10 °C÷40 °C |
| Obudowa: | Blacha stalowa, DC01 1,0mm kolor RAL 9003 |
| Wymiary: | 300 x 407 x 126 mm (WxHxD) |
| Waga netto/brutto: | 5,1kg / 5,4kg |
| Miejsce na akumulator: | 4x7Ah/12V (SLA) max. 250x 165x105mm (WxHxD) max |
| Zamykanie: | Wkręt walcowy x 2 (z czoła) (możliwość montażu zamka) |
| Deklaracje: | CE, RoHS |
| Uwagi: | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania - 15mm. Chłodzenie zasilacza: konwekcyjne. Złącza: Zasilacz impulsowy: Φ0,4-2,5 (AWG 26-10) Moduł PoE : Φ0,5-2,1 (AWG 24-12) Wejścia : IN1÷IN8 : RJ45 8P8C, ekranowane Wyjścia AUX1÷AUX8: RJ45 8P8C, ekranowane Wyjscie TAMPER : Φ0,8 |
