Zestaw buforowy IPUPS-16-20-R5U0 16xFE 16xPoE 2xGE

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 23456

Cena brutto: 2 852,43 zł

Cena netto: 2 319,05 zł

Cena katalogowa: 2 852,43 zł

Oszczędzasz: 0,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

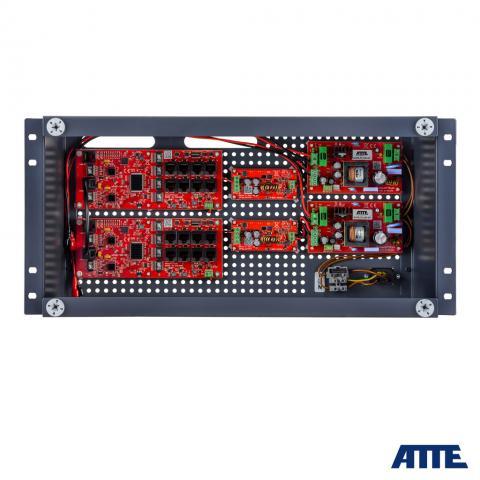

Zestaw buforowy do 16 kamer IP, w obudowie RACK ABOX-R5U0 (2x AKU 18Ah), zasilacz 144W (2x 72W), switch PoE 18 portowy (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IPUPS-16-20-R5U0





Najważniejsze cechy i funkcje:


  • obsługa kamer 4K Ultra HD

  • możliwość buforowego zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE

  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)

  • możliwość wyłączenia zasilania na portach PoE

  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych

  • do 40W mocy na portach PoE (LAN_1 do LAN_8)

  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów

  • wysoka sprawność modułu zasilacza (90%)

  • dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC

  • łatwy i szybki serwis instalacji dzięki modułowej budowie

  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

  • miejsce na 2 akumulatory 18Ah

  • główne przepusty kablowe z tyłu obudowy

  • dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy

  • wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)

  • grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf

  • obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem

  • możliwość zachowania zapasu kabli wewnątrz obudowy





W skład zestawu wchodzą:


  • 1x obudowa ABOX-R5U0

  • 2x zasilacz AUPS-70-120-OF

  • 2x przetwornica ASUC-100-480-OF

  • 2x switch xPoE-10-20-OF


Uwagi:


  • brak akumulatorów w zestawie

  • pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL)

  • pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH)





IPUPS-16-20-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.





Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.





Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.


DANE TECHNICZNE:


Porty LAN

18 portów RJ45

(16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)

Obsługiwane odbiorniki PoE (standard / moc max)

802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)
PoE PASSIVE - do 40W LAN_1...LAN_8

Wyjścia PoE (standard / tryb zasilania)

LAN_1...LAN_8
PoE PASSIVE, mode B (4,5+) (7,8-)

Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)

LAN_1...LAN_8
0,75A / elektroniczny (auto-powrót)

Mikroprzełączniki SW1 (DIP switch)

przełączniki 1...8 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_8

Zasilacz sieciowy (rodzaj / typ)

impulsowy SMPS / 2x AUPS-70-120-OF

Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)

9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)

Zabezpieczenie termiczne zasilacza

TSD (thermal shutdown) 130°C, wymaga restartu

Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia

180...240VAC / T3,15A bezpiecznik w listwie zasilania

Moc wyjściowa zasilacza (ciągła)

2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)

Sprawność zasilacza

90% @120W

Napięcie wyjściowe zasilacza

12V +/-15%

Napięcie wyjściowe PoE (zasilania kamer)

48V +/- 2%

Budżet mocy dla wyjść PoE (maksymalny)

130W

Akumulatory / miejsce w obudowie

2x akumulator 12V (żelowy lub AGM) / 2x18Ah

Prąd ładowania pojedynczego akumulatora

1A/2A (wybierane zworą JP1)

Zabezpieczenie obwodu akumulatora

F6,3A bezpiecznik topikowy F2

Zabezpieczenie akumulatora

odłączenie akumulatora przy napięciu poniżej 10,2V

Wyjścia sygnalizacji zasilacza / obciążalność / typ

OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)

Montaż obudowy

szafa RACK 19", śruby M6 (w zestawie)

Zakres temperatur pracy

-10°C...+40°C

Montaż urządzeń wewnątrz obudowy

systemowe otworowanie 4,8mm w rastrze 10,8mm

Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)

ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej

Wymiary / masa netto / stopień ochrony

5U 180mm (440x220x180mm) / 3,5kg / IP20
