Zestaw transmisji ETH10-2wire-SET LAN+PoE 2-wire
Koszt wysyłki: od 17,49 zł
Numer katalogowy: 28317
- Opis produktu
- Recenzje produktu (0)
Zestaw do transmisji LAN + PoE po 2 przewodach 10Mbps do 1000m

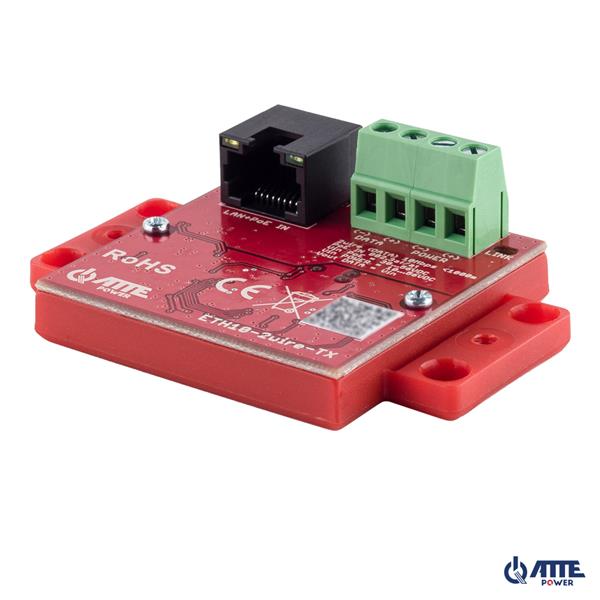

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m.
Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP.

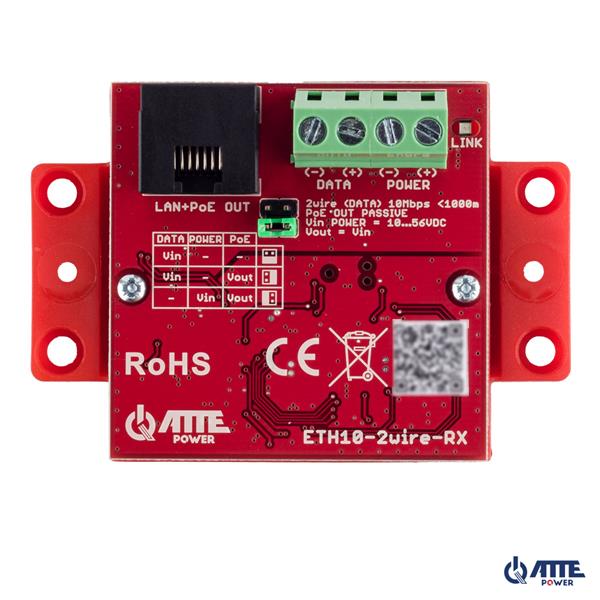

Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii. W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.
Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.
DANE TECHNICZNE:
|
Porty LAN |
1 port RJ45 10Mbps |
|
Złącza |
RJ-45 Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG) |
|
Funkcje portów ETH10-2wire-TX |
PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) |
|
Funkcje portów ETH10-2wire-RX |
PoE OUT (zasilanie odbiorników PoE): PASSIVE PINY PoE: 4,5 (V+) 7,8 (V-) |
|
Funkcje złącza DATA |
DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach |
|
Funkcje złącza POWER |
POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek) |
|
Sygnalizacja pracy |
LED port RJ45 (żółty) - obecność zasilania LED LINK (zielony) - link i transmisja danych w torze 2Wire |
|
Napięcie zasilania |
ETH10-2wire-TX Vin PoE = 30 ... 56 VDC Vin POWER = 10 ... 56 VDC
ETH10-2wire-RX Vin = 10 ... 56 VDC
|
|
Napięcie wyjściowe |
ETH10-2wire-TX ETH10-2wire-RX |
|
Kontrola zasilania |
ETH10-2WIRE-RX zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji |
|
Pobór mocy |
1,35 W (cały tor) |
|
Długość kabla 2WIRE |
Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA): < 1000m - 2 pojedyncze przewody |
|
Długość kabla sieciowego |
< 100m - odległość SWITCH PoE do ETH10-2WIRE-TX |
|
Zabezpieczenia |
Porty LAN i DATA: Zabezpieczenie przepięciowe
Porty POWER: Zabezpieczenie przed odwrotną polaryzacją |
|
Konstrukcja obudowy |
Poliwęglan |
|
Stopień ochrony |
IP20 |
|
Temperatura pracy |
-25°C...+65°C |
|
Wymiary |
ETH10-2wire-TX - 51 x 51 x 22mm ETH10-2wire-RX - 51 x 51 x 22mm |
|
Waga |
ETH10-2wire-TX - 0,025 kg ETH10-2wire-RX – 0,025 kg |
